Ako skúsený dodávateľ vrtných súprav som bol na vlastnej koži svedkom kľúčovej úlohy, ktorú zohráva monitorovanie v reálnom čase pri prevádzke vrtných súprav. V tomto blogu sa ponorím do rôznych metód a technológií používaných na monitorovanie vrtných súprav počas prevádzky, pričom zdôrazním ich význam pri zabezpečovaní účinnosti, bezpečnosti a nákladovej efektívnosti.
1. Monitorovanie založené na senzoroch
Jedným z najzákladnejších spôsobov monitorovania vrtných súprav je použitie senzorov. Tieto senzory sú strategicky rozmiestnené po celej súprave, aby zbierali údaje o rôznych parametroch.
Senzory tlaku
Tlakové snímače sú kľúčové pre monitorovanie hydraulických systémov vrtnej súpravy. Hydraulické systémy sú zodpovedné za napájanie mnohých funkcií súpravy, ako je pohyb vrtnej kolóny a činnosť vrtnej korunky. Nepretržitým meraním tlaku v hydraulických potrubiach môžu operátori zistiť akékoľvek abnormálne kolísanie tlaku. Napríklad náhly pokles tlaku by mohol naznačovať netesnosť hydraulického systému, ktorá, ak sa nerieši, môže viesť k poruche zariadenia a nákladným prestojom.
Snímače teploty
Teplotné senzory sa používajú na monitorovanie teploty kritických komponentov, ako sú motory, motory a ložiská. Vysoké teploty môžu byť príznakom nadmerného trenia alebo preťaženia. Napríklad, ak teplota motora vrtáka stúpne nad normálny prevádzkový rozsah, môže to znamenať, že motor pracuje príliš tvrdo, možno kvôli tupému vrtáku alebo problémom s rýchlosťou vŕtania. Monitorovanie teploty umožňuje operátorom vykonávať preventívne opatrenia, ako je úprava parametrov vŕtania alebo vykonávanie údržby, skôr než dôjde k veľkej poruche.
Senzory vibrácií
Na detekciu abnormálnych vibrácií vo vrtnej súprave sa používajú snímače vibrácií. Nezvyčajné vibrácie môžu byť spôsobené rôznymi faktormi, vrátane nesprávne vyrovnaných komponentov, opotrebovaných ložísk alebo nerovnomerného vŕtania. Analýzou frekvencie a amplitúdy vibrácií môžu inžinieri identifikovať hlavnú príčinu problému. Napríklad vysokofrekvenčné vibrácie môžu naznačovať problém s rezaním vrtáka, zatiaľ čo nízkofrekvenčné vibrácie môžu súvisieť s celkovou stabilitou súpravy.
2. Získavanie a prenos údajov
Keď senzory zhromaždia údaje, je potrebné ich získať a preniesť do centrálneho monitorovacieho systému.
Záznamníky údajov
Záznamníky údajov sa používajú na zber a ukladanie údajov zo senzorov. Tieto zariadenia sú zvyčajne inštalované na vrtnej súprave a môžu zaznamenávať údaje v pravidelných intervaloch. Sú navrhnuté tak, aby boli robustné a spoľahlivé, schopné odolať drsným podmienkam prostredia, s ktorými sa často stretávame pri vŕtaní. Niektoré zapisovače údajov môžu uchovávať veľké množstvo údajov, čo umožňuje dlhodobú analýzu.
Bezdrôtová komunikácia
Na prenos údajov z dataloggerov do centrálneho monitorovacieho systému sa používajú bezdrôtové komunikačné technológie, ako je Wi-Fi, mobilné siete a satelitná komunikácia. Wi - Fi je vhodná na komunikáciu na krátku vzdialenosť v rámci miesta vŕtania, zatiaľ čo mobilné siete a satelitnú komunikáciu možno použiť na vzdialené monitorovanie. Napríklad pri vrtných operáciách na mori je satelitná komunikácia často jedinou možnosťou na prenos údajov späť do pobrežného monitorovacieho centra.
3. Diaľkové monitorovanie a ovládanie
Pomocou údajov prenášaných do centrálneho monitorovacieho systému môžu operátori na diaľku monitorovať a ovládať vrtnú súpravu.
Panely v reálnom čase
Prístrojové panely v reálnom čase poskytujú operátorom vizuálnu reprezentáciu výkonu vrtnej súpravy. Tieto prístrojové dosky zobrazujú kľúčové parametre, ako je tlak, teplota a rýchlosť vŕtania, v ľahko zrozumiteľnom formáte. Operátori môžu rýchlo identifikovať akékoľvek anomálie a prijať vhodné opatrenia. Napríklad, ak prístrojová doska ukazuje, že rýchlosť vŕtania je príliš vysoká a krútiaci moment sa rýchlo zvyšuje, operátor môže na diaľku upraviť rýchlosť vŕtania, aby sa zabránilo poškodeniu vrtáka.
Automatické upozornenia
Automatické upozornenia sú nastavené tak, aby upozornili operátorov, keď určité parametre prekročia vopred definované prahové hodnoty. Napríklad, ak tlak v hydraulickom systéme klesne pod určitú úroveň alebo teplota kritického komponentu stúpne nad normálny rozsah, na mobilné zariadenie alebo počítač operátora sa odošle výstraha. To umožňuje operátorom pohotovo reagovať na potenciálne problémy, čím sa znižuje riziko poškodenia zariadenia a prestojov.
Diaľkové ovládanie
V niektorých prípadoch môžu operátori na diaľku ovládať určité funkcie vrtnej súpravy. Môžu napríklad upraviť rýchlosť vŕtania, zmeniť smer vŕtacej kolóny alebo aktivovať funkciu núdzového zastavenia. Možnosti diaľkového ovládania sú užitočné najmä v situáciách, keď je pre operátorov nebezpečné alebo ťažké byť fyzicky prítomní na vrtnej plošine, ako napríklad pri hlbokomorských vrtoch alebo v nebezpečných prostrediach.
4. Údržba podľa stavu
Údaje z monitorovania sa používajú aj na údržbu založenú na stave.
Prediktívna analýza
Prediktívna analytika využíva historické údaje a údaje v reálnom čase na predpovedanie, kedy komponent pravdepodobne zlyhá. Analýzou vzorov v údajoch, ako sú zmeny teploty, vibrácií alebo tlaku v priebehu času, môžu inžinieri odhadnúť zostávajúcu životnosť komponentu. Napríklad, ak sa vibrácie ložiska v priebehu času postupne zvyšovali, prediktívna analytika sa môže použiť na určenie, kedy je pravdepodobné, že ložisko zlyhá, a podľa toho naplánovať údržbu.
Plánovanie údržby
Na základe výsledkov prediktívnej analýzy je možné optimalizovať plány údržby. Namiesto vykonávania údržby v pevných intervaloch, ktoré môžu byť príliš skoro alebo príliš neskoro, údržba založená na stave umožňuje vykonávať údržbu iba vtedy, keď je to skutočne potrebné. To znižuje náklady na údržbu a zvyšuje celkovú efektivitu vrtnej súpravy.
Odporúčania produktov

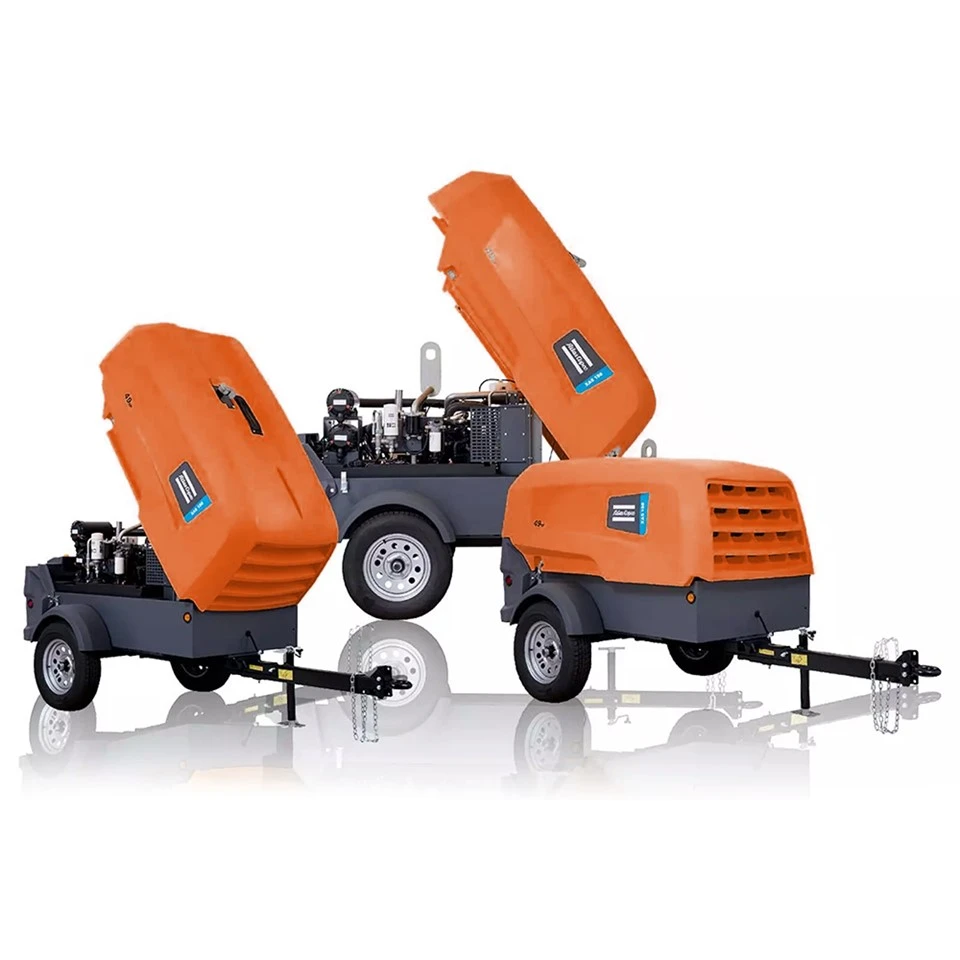

Ako dodávateľ vrtných súprav ponúkame široký sortiment vysokokvalitných vrtných súprav a súvisiaceho vybavenia. nášprípojný vzduchový kompresorje všestranná a spoľahlivá možnosť pre menšie vŕtacie projekty. Ľahko sa prepravuje a poskytuje stabilný zdroj stlačeného vzduchu.
Pre otvorené vŕtanie, našedth vrtná súpravaje výbornou voľbou. Je navrhnutý pre vysoký výkon a zvládne rôzne skalné útvary.
Ak potrebujete flexibilnejšie riešenie, našeVrtná súprava na delenie dierje ideálny. Dá sa ľahko rozobrať a znova zložiť, vďaka čomu je vhodný na vzdialené alebo ťažko prístupné miesta.
Záver
Monitorovanie vrtných súprav počas prevádzky je nevyhnutné na zabezpečenie ich bezpečného, efektívneho a nákladovo efektívneho výkonu. Prostredníctvom monitorovania založeného na senzoroch, získavania a prenosu údajov, vzdialeného monitorovania a ovládania a údržby založenej na stave môžu operátori odhaliť a riešiť potenciálne problémy skôr, ako sa eskalujú. Ako dodávateľ vrtných súprav sme odhodlaní poskytovať našim zákazníkom najnovšie monitorovacie technológie a vysokokvalitné vybavenie. Ak máte záujem o naše produkty alebo máte akékoľvek otázky týkajúce sa monitorovania vrtných súprav, neváhajte nás kontaktovať pre ďalšiu diskusiu a potenciálne možnosti obstarávania.
Referencie
- Smith, J. (2018). Technológie monitorovania vrtných súprav. Journal of Drilling Engineering, 25(3), 123 - 135.
- Johnson, M. (2019). Údržba založená na stave v priemysle vŕtania. Zborník z medzinárodnej konferencie o vŕtaní, 45. - 52.
- Brown, R. (2020). Bezdrôtová komunikácia pre monitorovanie vrtnej súpravy. IEEE Transactions on Industrial Electronics, 32(2), 201 - 210.
