Výťahový výťah je rozhodujúcim zariadením na vŕtacej súprave, ktorá hrá neoddeliteľnú úlohu v procese behu puzdra. Ako dobre zavedený dodávateľ vŕtacej súpravy som tu, aby som rozšíril, ako toto zariadenie funguje, a jeho význam v celkovej prevádzke vŕtania.
Základný koncept výťahu krytu
Výťah plášťov je mechanické zariadenie určené na uchopenie a zdvíhanie potrubí puzdra počas procesu inštalácie studne. Rúry puzdra sú veľké oceľové rúry s priemerom, ktoré sa vkladajú do vyvŕtanej vrstvy. Medzi ich primárne funkcie patrí ochrana vrtu pred jaskyňou, izolovanie rôznych geologických útvarov a poskytnutie vedenia prietoku tekutín počas fáz vŕtania a výroby.
Štrukturálne komponenty
Štruktúra výťahu krytu pozostáva z niekoľkých kľúčových častí. Hlavné telo je zvyčajne vyrobené z ocele s vysokou pevnosťou, ktorá odoláva vysokému zaťaženiu reťazcov krytu. Existujú dve hlavné čeľuste alebo segmenty, ktoré sa používajú na upustenie okolo potrubia puzdra. Tieto čeľuste sú tvarované tak, aby sa pohodlne hodili na puzdro, zvyčajne s vrúbkovanými okrajmi, aby sa zabránilo skĺznutiu. Mechanizmus závesu umožňuje, aby sa čeľuste otvorili a zatvárali, čo umožňuje ľahkú inštaláciu a odstránenie potrubia krytu. Okrem toho existujú prepojenia a uzamykací systém, ktorý zaistí čeľuste na svojom mieste, keď sú zatvorené okolo potrubia.
Pracovný mechanizmus
Príprava
Pred použitím výťahu puzdra sa posádka vŕtacej súpravy najskôr ubezpečí, že vrták je pripravený na inštaláciu krytu. Zahŕňa to zabezpečenie toho, aby bol vrtok vŕtaný do správnej hĺbky a že má správny priemer. Skontrolujú sa aj potrubia puzdra, aby sa zabezpečila ich kvalita a integrita.
Výťah plášťov sa potom vyberie na základe veľkosti a hmotnosti potrubí puzdra. Rôzne výťahy sú určené pre rôzne priemery rúr a kapacity ložiska. Akonáhle je zvolený vhodný výťah, je zdvihnutý a umiestnený zdvíhacím sa systémom vŕtania, ktorý zvyčajne pozostáva z derricka, cestovného bloku a kreslenia.
Zapojenie puzdra
Čeľuste výťahu krytu sú otvorené široké a horný koniec jednej dĺžky potrubia krytu sa manévruje do priestoru medzi čeľusťami. Posádka opatrne zarovná potrubie so stredom výťahu, aby sa zabezpečila rovnomerná distribúcia záťaže. Po správnom umiestnení sa hydraulické alebo mechanické mechanizmy používajú na zatvorenie čeľustí okolo rúrky z krytu. Keď sa čeľuste zatvárajú, vrúbkované okraje sa zahryznú do povrchu potrubia, čím vytvárajú pevnú priľnavosť.
Zdvíhanie
Po bezpečnom výťahu puzdra uchopí potrubie puzdra, aktivujú sa kresby na vrtnej súprave. Káble na kreslenie sú zranené alebo odvrátené, čo spôsobuje pohybový blok (ku ktorému je výťah pripevnený) sa pohybuje nahor alebo nadol. Pri zdvíhaní výťah prenáša hmotnosť krytu potrubia zo zeme alebo predchádzajúci kĺb krytu do zdvíhacieho systému. To umožňuje, aby sa potrubie zdvihlo zo zeme a manévrovalo sa smerom k vrtu.
Pri znižovaní puzdra do vrtu sú kresby ovládané tak, aby postupne uvoľňovali kábel, čím sa riadil výťah a pripevnené puzdro riadeným spôsobom. Keď sa pridá každý nový kĺb, ten istý proces sa opakuje. Nový kĺb je zdvihnutý, jeho koniec je opatrne zarovnaný s hornou časťou predtým nainštalovaného puzdra a potom sú pripojené pomocou závitových spojov.
Bezpečnostné kontroly a monitorovanie
Počas celej operácie posádka neustále monitoruje zaťaženie výťahu a polohu puzdra vo vrtu. Bezpečnostné zariadenia, ako sú senzory krútiaceho momentu a monitory zaťaženia, sa používajú na zabezpečenie preťaženia výťahu. Okamžite sa riešia akékoľvek príznaky sklzu alebo abnormálneho zaťaženia. Ak sa vyskytnú problémy s priľnavosťou výťahu, posádka môže upraviť blokovací systém alebo sa ubezpečiť, že čeľuste sú úplne zapojené do rúrky.
Výhody použitia výťahu krytu
Použitie výťahu puzdra prináša vŕtacej operácii niekoľko výhod. Po prvé, výrazne znižuje fyzickú prácu potrebnú na zdvíhanie a inštaláciu rúr. Bez výťahu by pracovníci museli používať nebezpečné a pracovné metódy na zvládnutie ťažkých potrubí.
Po druhé, zvyšuje bezpečnosť. Blokovacie mechanizmy a zaistené priľnavosť výťahu minimalizujú riziko, že potrubie pri zdvíhaní a znížení klesá. Toto chráni posádku pred potenciálnymi nehodami a zabraňuje tiež poškodeniu vrtu a samotného obalu.
Úloha v celkovom procese vŕtania
Výťahový výťah je kritickým prvkom pri zabezpečovaní úspechu vŕtacieho projektu. Správna inštalácia krytu je nevyhnutná pre dlhodobú stabilitu a funkčnosť studne. Uľahčením hladkej a efektívnej inštalácie potrubí puzdra pomáha výťah udržiavať integritu vrtu. To je zase potrebné pre činnosti, ako je dokončenie vrtov, kde sa tekutiny často vstrekujú do studne alebo vyrábajú.
Kompatibilita s rôznymi typmi vŕtacích súprav
Výťahy puzdra sú navrhnuté tak, aby boli kompatibilné s rôznymi typmi vŕtacích súprav a sú všestranným doplnkom operácií súpravy. Napríklad v ahlboko vŕtacia súprava, ktorý sa používa na dosiahnutie veľkých hĺbok, výťah musí byť schopný zvládnuť extrémne dlhé a ťažké reťazce puzdra. Jeho robustný dizajn a vysoká - zaťažovacia kapacita mu umožňujú pracovať v tandeme s silným zdvíhacím systémom s hlbokým rozvodom.

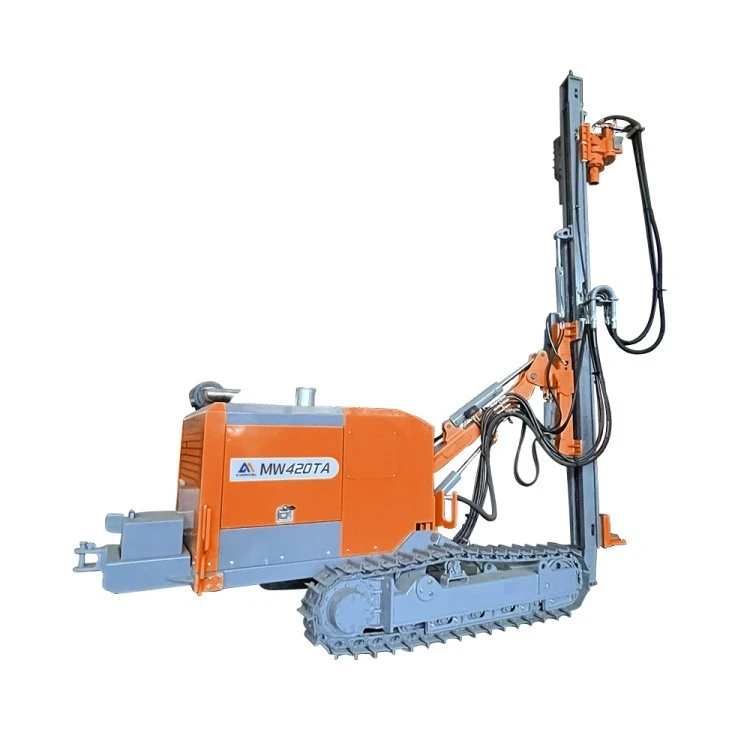

V prípade avŕtacia súprava DTHPoužíva sa v baniach otvorených jamiek alebo v oblasti vŕtania povrchu, výťahový výťah môže rýchlo a efektívne načítať a vykladať potrubia vykladania, čím sa zabezpečí rýchly pokrok v procese vŕtania. TenDole v vrtnej súprave dieryVýhodou je aj použitie výťahu krytu, ktorý zjednodušuje proces inštalácie krytu v aplikáciách tvrdých hornín a ťažby.
Údržba a kontrola
Na zabezpečenie spoľahlivého výkonu výťahu krytu sú nevyhnutné pravidelná údržba a kontrola. Mechanické komponenty, ako sú čeľusť, prepojenia a uzamykací systém, sú namazané, aby sa zabránilo korózii a zabezpečila hladkú prevádzku. Hydraulické systémy, ak sú prítomné, sa kontrolujú, či nie sú úniky a správny tlak.
Uskutočňujú sa aj inšpekcie, aby hľadali príznaky opotrebenia. Akékoľvek poškodené časti, ako sú popraskané čeľuste alebo mechanizmy zlyhania blokovania, sa okamžite vymenia. Udržiavaním výťahu v dobrom stave sa posádka vŕtacej súpravy môže vyhnúť neočakávaným prestojom a zaistiť bezpečnosť prevádzky v oblasti puzdra.
Ako dôveryhodný dodávateľ vŕtacej súpravy ponúkame širokú škálu vysoko kvalitných výťahov, ktoré sú navrhnuté tak, aby vyhovovali rôznym potrebám našich zákazníkov. Či už pracujete na projekte s malým stupňom vodnej studne alebo vo veľkom meradle vŕtania ropy a plynu, naše výťahy sú skonštruované pre optimálny výkon a trvanlivosť.
Ak máte záujem o vylepšenie vašich vŕtacích operácií s našimi vrcholovými výťahmi - výťahy a iné vŕtacie vybavenie, pozývame vás, aby ste nás kontaktovali kvôli nákupnej konzultácii. Náš tím odborníkov je pripravený vám poskytnúť podrobné informácie o našich produktoch a pomôže vám vybrať najlepšie riešenia pre vaše konkrétne požiadavky.
Odkazy
- API Spec 8C, Špecifikácia pre vybavenie vŕtania a výroby, American Petroleum Institute.
- Bourgoyne, At, a kol. "Aplikované vŕtacie inžinierstvo." Spoločnosť ropných inžinierov, 1986.
- Maloney, JT „Príručka vŕtania inžinierstva“. Pennwell Books, 2004.
