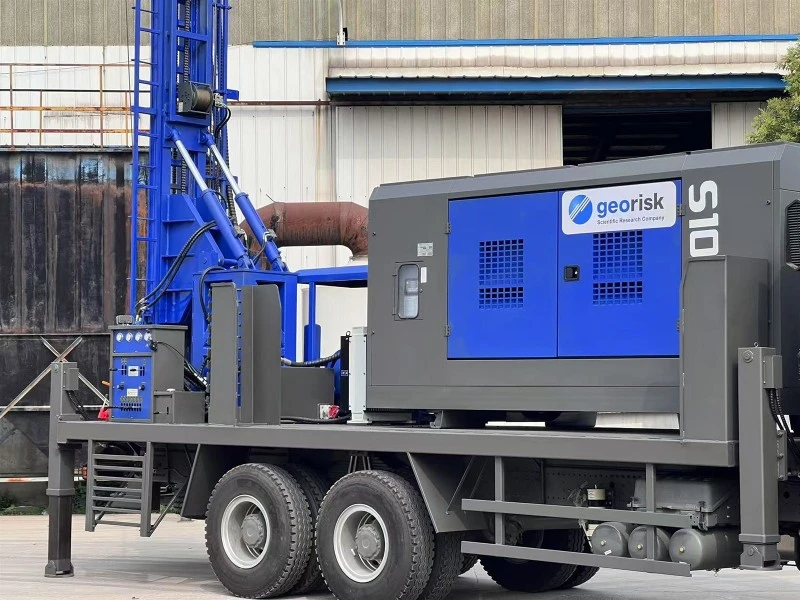

Zariadenie na vodné vŕtanie namontované na nákladnom aute





Technické parametre	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Hĺbka vŕtania (m)	180	250	280	350	400	500	680	800
Priemer vrtáka (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Vybavený motor	Yuchai 65kW alebo PTO	Yuchai 70kW alebo PTO	Yuchai 75kW alebo PTO	Yuchai 92kW alebo PTO	DEUTZ 103kW alebo PTO	Yuchai 118kW alebo PTO	Cummins 154kW alebo PTO	Cummins 194kW alebo PTO
Posuvný zdvih (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Dĺžka vŕtacej rúrky (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Rýchlosť otáčania (ot./min.)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Krútiaci moment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Zdvíhacia sila súpravy (T)	12	14	17	18	25	26	30	36







Kapacita

Priemer otvoru: 140 – 325 mm (51/2 palca – 13 palcov)

Maximálna hĺbka: 250 metrov pri priemere 203 mm (8 palcov).

Spôsob vŕtania: DTH a rotačné vŕtanie



Hlavným ťahúňom

Možnosť 1: Použite systém vývodového hriadeľa a prevodovku na získanie výkonu z motora nákladného vozidla (290 hp/336 hp/371 hp) na pohon hydraulického systému.

Možnosť 2: Individuálna konfigurácia súpravy so 75kw dieselovým motorom.



Štruktúra platformy

Zváraná oceľová konštrukcia pre vysoké zaťaženie typu I a C pokrytá 5 mm mriežkovými platňami



Montáž stožiara

Kompozitné vŕtacie rameno je zdvíhané pomocou dvoch valcov, čím sa zvyšuje zdvíhacia sila a zmenšujú sa prepravné rozmery.

Celková dĺžka stožiara: 8000 mm

Zdvih otočnej hlavy: 6600 mm

Manipulácia s tyčou: 6 m

Otváranie centralizátora: 14 palcov (355 mm)

Zdvíhacie valce stožiara: Stožiar je zdvíhaný dvojitými hydraulickými valcami



Systém podávania

1 x dvojčinný hydraulický valec so systémom navíjania lana 1:3

Ťažná sila: 17 ton

Sila ťahu: 10 – 110 ton

Rýchlosť vyťahovania: 25 m/min

Rýchlosť sťahovania: 30 m/min



Otočné hlavové zloženie

Vlastnoručne vyvinutá oceľová karoséria s čelným ozubením a mazaním v olejovom kúpeli, poháňaná dvojitými hydromotormi.

Maximálny krútiaci moment: 6000 Nm

Otáčky: 66 – 135 ot./min jemné ovládanie



Hydraulický systém

2 x dávkovacie čerpadlo na podávanie a otáčanie

1 x dávkovacie čerpadlo pre kalové čerpadlo

3 x dávkovacie čerpadlo pre hydraulický chladič, pomocnú prevádzku a mikroposuv.

Maximálny tlak v systéme: 2900 psi (200 barov)

Chladič hydraulického oleja: 70 gpm

Objem nádrže na hydraulický olej: 600 litrov



Ovládací panel

Centrálny ovládací panel je umiestnený v zadnej časti jednotky s ľahkým prístupom k podlahe vŕtačky a je vybavený všetkými potrebnými nástrojmi, riadiacimi systémami a núdzovými spínačmi. Na zaistenie bezpečnosti ovládacieho panela je k dispozícii uzamykacie zariadenie.



Demontážny kľúč

Na rýchle nastavenie a vyrovnanie zdvihákov sú k dispozícii 4 hydraulické vyrovnávacie zdviháky, vybavené robustnými teleskopickými vodidlami. Zaisťovacie spätné ventily sú určené pre bezpečnosť a majú dostatočnú nosnosť.



Vodné/penové vstrekovacie čerpadlo (voliteľné)

Hydraulicky ovládané trojité čerpadlo so vstrekovaním vody s potrebným príslušenstvom, regulátorom tlaku, regulátorom prietoku, spätným ventilom a sacím filtrom.

Maximálny prietok: 80 l/min

Maximálny tlak: 40 kg/cm2

Menič jednej tyče: Manuálne ovládaný menič jednej tyče na pripevnenie vŕtacej tyče k otočnej hlave

Navijak: Hydraulicky ovládaný pomocný navijak na nakladanie vrtnej tyče do meniča tyčí s nosnosťou 5 ton.



Zvárací stroj

Hydraulicky poháňaný bezkefkový zvárací alternátor je k dispozícii pre zváranie plášťa

Odporúčaná veľkosť elektródy: len 2,5 mm až 5 mm

Zvárací prúd: 300 ampérov pri 60 % pracovnom cykle

Voliteľná jedna fáza: 6.{1} kVA pri 220 V, 50 Hz



Maznica plynového potrubia

Pozitívne pôsobiaci radový mazací systém Venturiho typu je k dispozícii na mazanie dierových kladív.

Objem palivovej nádrže: 15 litrov

Pracovný tlak: 350 psi



Odporúčaný vzduchový kompresor

MININGWELL/ATLAS COPCO/LIUTECH

Kapacita vzduchového kompresora:

Motor 1100CFM – 25 BAR – 309 kW

Motor 900CFM – 22 BAR – 228kw



Čerpadlo bahna

Hydraulicky ovládané kalové čerpadlo BW 250

Zdvih: 4″ (100 mm)

Výkon motora: 15 Kw

Zdvihový objem (odporúčané maximum): 250L/min

Maximálny pracovný tlak: 2,5 MPa

Ďalšie príslušenstvo: Nočné svetlo, skrinka na náradie, stojan na kladivo

Návod na použitie: Návod na obsluhu, údržbu a náhradné diely



Možnosti kamiónu

Nákladné auto SINO HOWO: 6*4/6*6/8*4

Nákladné auto Dongfeng: 6*4/6*6/8*4

Nákladné auto Shaanxi: 6*4/6*6/8*4







Naša vrtná súprava namontovaná na nákladné auto je prispôsobený produkt, ktorý si zákazníci môžu prispôsobiť podľa svojich skutočných potrieb.
