I. Kompletná konfigurácia a pôvod jednotky
Základné technologické komponenty
Prvok skrutky kompresora (jednostupňová kompresia)
Dovážané komponenty
Ovládací systém
Spojenie
Nasávanie/vykladací ventil, regulačný ventil, solenoidný ventil
Filter na prívod vzduchu, olejový filter, odlučovač ropných vzduchov
Flexibilné hadice na vysokej teplote
Všetky vyššie uvedené komponenty, vrátane riadiaceho systému a ďalších častí, sú vyrábané spoločnosťou Atlas Copco AirPower v Belgicku alebo OEM vyrobenom v Európe.
Domáce komponenty
Podvozok a systém nápravy, špeciálne navrhnutý pre čínske podmienky na cestách
Dieselový motor: Dongfeng Cummins China Stage IV Engine
Kryt, zvukovo odolná bavlna a usmerňovače
Skladovacia nádrž a bezpečnostný ventil
Chladiaci ventilátor a jednotka chladiča
Flexibilné hadice a palivové potrubia
Rôzne potrubné kĺby a odliatky
Dieselový filter
Prevodovka
Minimálny tlakový ventil
Senzory a súvisiace zapojenie
Medzi nimi je dieselový motor vyrábaný spoločnosťou Dongfeng Cummins Engine Co., Ltd., zatiaľ čo ďalšie komponenty sú produkované dodávateľmi spoločnosti Atlas Copco vo Wuxi.
II. Hlavný displej
Pracovný tlakomer kompresora
Tlačidlo načítania kompresora
Kumulatívny prevádzkový hodinový merač
Svetlá indikátora alarmu a poruchy
Tlačidlo Štart/zastavenie a riadiaci modul
Palivová nádrž a def (močovina) Displej nádrže
Indikátor hladiny oleja skrutkovača
Indikátor upchatia filtra vzduchu
III. Hlavné ochranné zariadenia a funkcie
Ochrana automatickej vypnutia:
Teplota výstupu kompresora Vysoké alarmové svetlo
Tlak oleja s nízkym alarmom motorového oleja
Teplota chladiacej kvapaliny motora Vysoké alarmové svetlo
Nízke alarmové svetlá na úrovni paliva a def
Vypnite výzvu na regeneráciu sebakontroly a následného regenerácie
Štandardný systém tempa pre optimalizáciu úspory energie
Iv. Sprievodné dokumenty a položky
Príručka na prevádzku a údržbu výrobku
Katalóg náhradných dielov
Certifikáty tlakového nádoby a bezpečnostného ventilu
50- súprava na údržbu hodín

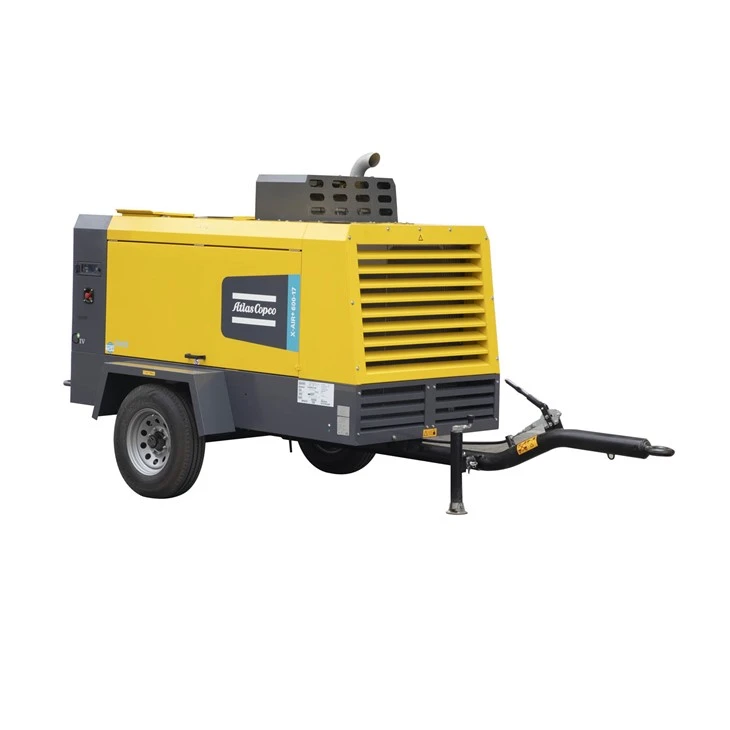

X-Air 600-17 detail
1. Hlavné technické parametre
Forma vzduchového kompresora: Kompresia primárnej skrutky, chladenie vzduchu, pohon naftového motora, mobilná prevádzka v teréne
|
Technický parameter
|
|
X-air + 600-17
|
|
Menovité objem plynu výstrelok
|
Kubický meter/minúta m ³/min
|
17.2-14.3
|
|
Pracovný tlak
|
Kilogram
|
5-17
|
|
Maximálna rýchlosť motora (plné zaťaženie)
|
RPM (revolúcie za minútu)
|
2200-1900
|
|
Objem mazacieho oleja
|
Zvýšiť
|
42 (náhradné množstvo na cyklus údržby)
|
|
Objem zásobnej nádrže na ukladanie plynu (nádrž na separáciu ropy a plynu)
|
Zvýšiť
|
76
|
|
Palivová nádrž/Nádrž močoviny
|
Zvýšiť
|
175/-
|
|
Obsah oleja v komprimovanom vzduchu výstup
|
ppm
|
<5
|
|
Teplota výstupného vzduchu komprimovaného (na základe menovitých referenčných podmienok)
|
Celsius 0 c
|
100
|
|
Menené referenčné prevádzkové podmienky
|
|
|
|
Absolútny tlak v príjme
|
Kilogram
|
1
|
|
relatívna vlhkosť
|
%
|
0
|
|
Teplota vstupného vzduchu
|
Celsius 0 c
|
20
|
|
Extrémne pracovné podmienky
|
|
|
|
Minimálny efektívny pracovný tlak na skladovaciu nádrž na plyn
|
Kilogram
|
4
|
|
Maximálny efektívny pracovný tlak na skladovaciu nádrž na plyn (vykladanie)
|
Kilogram
|
18
|
|
maximálna teplota okolia
|
Celsius 0 c
|
50
|
|
Minimálna počiatočná teplota
|
Celsius 0 c
|
-10/-25 (voliteľný studený štart)
|
|
Najvyššia výška
|
Mikrofón
|
3000
|
2. Dieselový motor
| výrobca | Cummins | |
| model | B5,9CS4 Giv Standard | |
| Výstupný výkon pri hodnotenej rýchlosti | Kilowatt kw | 154 |
| Zaťaženie | % | - |
| chladiaca kvapalina | Chladiaca kvapalina | |
| Valce | Inline 6- valcový motor | |
| Objem systému mazacieho oleja | Zvýšiť | 16.5 (náhradné množstvo na cyklus údržby) |
| Kapacita chladiaceho systému | Zvýšiť | 28 |
3. Celkové rozmery a hmotnosť
| Dĺžka celej stroja * Šírka * výška - Typ prívesu (vrátane mop) | Milimeter mm | 4700*1940*2400 |
| Celá dĺžka stroja * Šírka * výška - Typ boxu | Milimeter mm | 2960*1400*2110 |
| Celý príves/krabica s hmotnosťou celého stroja (mokrá hmotnosť) | Kilogram (kg) | 2300/2200 |
| Výfukový ventil | Vložiť | 1*G2,1*G3/4 |
