Vŕtanie dole (DTH) je populárna metóda používaná v rôznych priemyselných odvetviach vrátane baníctva, stavebníctva a ťažby geotermálnej energie. Zahŕňa použitie vrtáka na dne diery na rozbitie kameňa pomocou príklepu z dierového kladiva. Jedným z kľúčových aspektov vŕtania DTH je výber vhodnej veľkosti vrtnej rúry. V tomto blogu ako dodávateľ DTH vŕtania preskúmam rôzne veľkosti vrtných rúr pre DTH vŕtanie a ich aplikácie.
Pochopenie veľkosti vŕtacích rúrok
Vŕtacie rúry na vŕtanie DTH sa dodávajú v rôznych veľkostiach, ktoré sa zvyčajne merajú podľa ich vonkajšieho priemeru (OD) a vnútorného priemeru (ID). OD je vonkajšie meranie potrubia, zatiaľ čo ID je vnútorné meranie. Tieto merania sú rozhodujúce, pretože určujú kompatibilitu vŕtacej rúrky s inými vŕtacími komponentmi, ako je kladivo DTH, korunka a vrtná súprava.
Najbežnejšie veľkosti vrtných rúr pre DTH vŕtanie sa pohybujú od 2 - 1/2 palca (63,5 mm) do 6 - 1/4 palca (158,75 mm) v OD. Pre špecifické aplikácie je však možné použiť aj väčšie veľkosti. Výber veľkosti vrtnej rúry závisí od niekoľkých faktorov, vrátane typu vŕtanej horniny, hĺbky vrtu, spôsobu vŕtania a kapacity vrtnej súpravy.
Malé vŕtacie rúrky (2 - 1/2 palca - 3 - 1/2 palca vonkajší priemer)
Vŕtacie rúry s vonkajším priemerom 2 - 1/2 palca (63,5 mm) až 3 - 1/2 palca (88,9 mm) sa považujú za malé. Tieto rúry sa bežne používajú v aplikáciách, kde sa vyžaduje menší priemer otvoru, ako sú geotechnické prieskumy, environmentálne vŕtanie a niektoré ľahké banské operácie.
- Geotechnické prieskumy: Pri geotechnickom prieskume sa na zber vzoriek pôdy a hornín zo zeme používajú malé vrtné rúrky. Menší priemer otvoru umožňuje presnejšie odber vzoriek a znižuje narušenie okolitej pôdy a horniny.
- Environmentálne vŕtanie: Pre environmentálne vrty, ako je inštalácia studní na monitorovanie podzemnej vody, sú ideálne malé vrtné rúrky. Môžu byť použité na vŕtanie otvorov do rôznych pôdnych a skalných útvarov s minimálnym dopadom na životné prostredie.
- Ľahké ťažobné operácie: V niektorých ťažobných operáciách malého rozsahu, kde je teleso rudy relatívne plytké a hornina nie je extrémne tvrdá, možno na prieskumné a výrobné vrty použiť malé vrtné rúry.
Stredne veľké vŕtacie rúrky (3 - 3/4 palca - 5 palcov vonkajší priemer)
Stredne veľké vrtné rúrky s vonkajším priemerom od 3 – 3/4 palca (95,25 mm) do 5 palcov (127 mm) sa najčastejšie používajú pri vŕtaní DTH. Ponúkajú dobrú rovnováhu medzi účinnosťou vŕtania a stabilitou otvoru.
- Ťažobné aplikácie: V baníctve sa stredne veľké vrtné rúry používajú na prieskumné aj výrobné vrty. Poradia si so širokou škálou typov hornín, od mäkkých sedimentárnych hornín až po stredne tvrdé vyvreliny. Napríklad pri povrchovej ťažbe sa tieto rúry používajú na vŕtanie trhacích otvorov na ťažbu rudy.
- Stavebné projekty: V stavebníctve sa stredne veľké vrtné rúry používajú na vŕtanie základov, ako sú základy budov, mosty a oporné múry. Môžu vŕtať cez rôzne vrstvy pôdy a hornín, aby dosiahli požadovanú hĺbku pre stabilný základ.
- Ťažba kameňa: Prevádzky v lomoch často používajú stredne veľké vrtné rúry na vŕtanie otvorov na trhacie práce. Rúry možno použiť na vytvorenie otvorov vhodnej veľkosti a hĺbky, aby sa hornina rozbila na zvládnuteľné kúsky na extrakciu.
Veľké vŕtacie rúrky (5 - 1/4 palca - 6 - 1/4 palca vonkajší priemer)
Vrtné rúry veľkých rozmerov s vonkajším priemerom 5 – 1/4 palca (133,35 mm) až 6 – 1/4 palca (158,75 mm) sa používajú v náročných aplikáciách, kde sa vyžaduje veľký priemer otvoru a vysoko energetické vŕtanie.
- Ťažba vo veľkom meradle: Vo veľkých banských operáciách, ako je hĺbková ťažba a veľkoplošná povrchová ťažba, sa na vŕtanie veľkých priemerov trhacích dier používajú veľké vrtné rúry. Tieto otvory sú potrebné na umiestnenie veľkého množstva výbušnín na efektívnu fragmentáciu hornín.
- Geotermálne vŕtanie: Ťažba geotermálnej energie často vyžaduje vŕtanie otvorov s veľkým priemerom na prístup k zásobníkom horúcej vody alebo pary hlboko pod zemou. Veľké vrtné rúrky dokážu zvládnuť vysokotlakové a vysokoteplotné podmienky spojené s geotermálnym vŕtaním.
- Veľké stavebné projekty: Pri rozsiahlych stavebných projektoch, ako je výstavba priehrad a rozsiahly rozvoj infraštruktúry, sa na vŕtanie základov používajú veľké vrtné rúry. Môžu vŕtať cez tvrdé horninové vrstvy, aby poskytli stabilný základ pre masívne konštrukcie.
Dôležitosť kompatibility
Pri výbere veľkostí vrtných rúrok je nevyhnutné zabezpečiť kompatibilitu s inými komponentmi vŕtania. Napríklad vrtná rúrka musí byť kompatibilná s kladivom a bitom DTH. Vnútorný priemer vrtnej rúrky by mal byť dostatočne veľký, aby umožnil prechod potrebných vrtných kvapalín, ako je vzduch alebo voda, na dno otvoru.
Okrem toho musí byť vrtná rúra kompatibilná s vrtnou súpravou. Kapacita súpravy vrátane jej krútiaceho momentu, sily spätného ťahu a rýchlosti otáčania musí byť dostatočná na zvládnutie zvolenej veľkosti vrtnej rúry. Použitie nekompatibilnej veľkosti vrtnej rúrky môže viesť k neefektívnosti, zvýšenému opotrebovaniu zariadenia a dokonca k bezpečnostným rizikám.
Náš sortiment
Ako dodávateľ vŕtania DTH ponúkame široký sortiment vrtných rúr v rôznych veľkostiach, aby sme uspokojili rôznorodé potreby našich zákazníkov. Naše vrtné rúry sú vyrobené z vysoko kvalitných materiálov a sú navrhnuté tak, aby odolali drsným podmienkam DTH vŕtania.

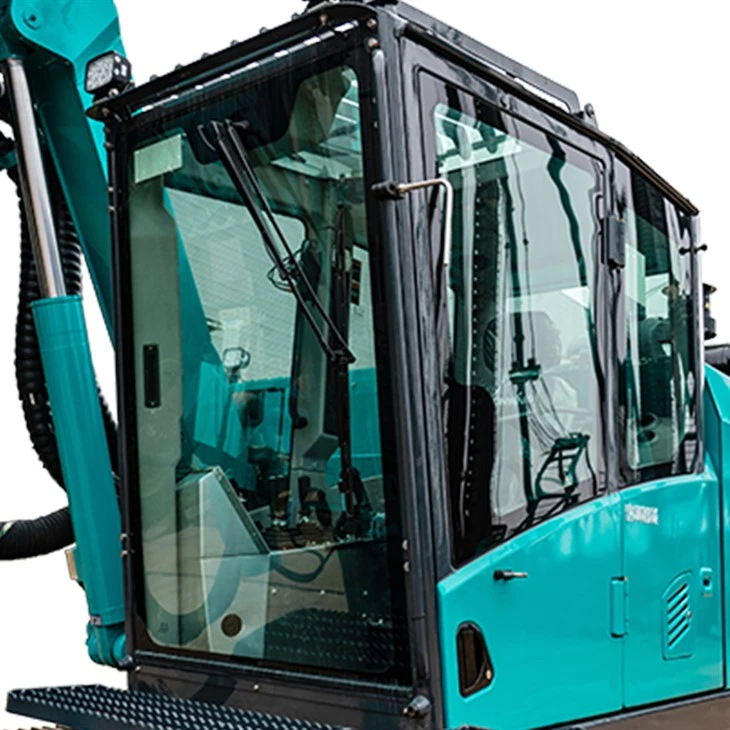

Poskytujeme tiežKotviaca vrtná súprava,Pásový vrták dolu dierou Drill Rig, ahorná príklepová povrchová vrtná súpravaktoré sú kompatibilné s našimi vrtnými rúrami. Tieto súpravy sú vybavené pokročilou technológiou, ktorá zabezpečuje efektívne a spoľahlivé vŕtanie.
Kontaktujte nás ohľadom nákupu a konzultácie
Ak máte záujem o vŕtacie rúry DTH alebo súvisiace vŕtacie zariadenia, pozývame vás, aby ste nás kontaktovali a požiadali o podrobnú konzultáciu. Náš tím odborníkov vám môže pomôcť vybrať najvhodnejšiu veľkosť vrtnej rúry a vybavenie na základe vašich špecifických požiadaviek na vŕtanie. Či už sa podieľate na malom geotechnickom projekte alebo na rozsiahlej banskej operácii, máme riešenia, ktoré vyhovujú vašim potrebám.
Referencie
- „Príručka k vŕtaniu“ od Anthonyho Economidesa, Michaela J. Economidesa a Khaleda NN Salamyho.
- „Príručka banského inžinierstva“ od Hartmana a Mutmanského.
- Priemyselné normy a usmernenia organizácií, ako je American Petroleum Institute (API) a Medzinárodná spoločnosť pre mechaniku hornín (ISRM).
