horná vrták na povrch kladiva

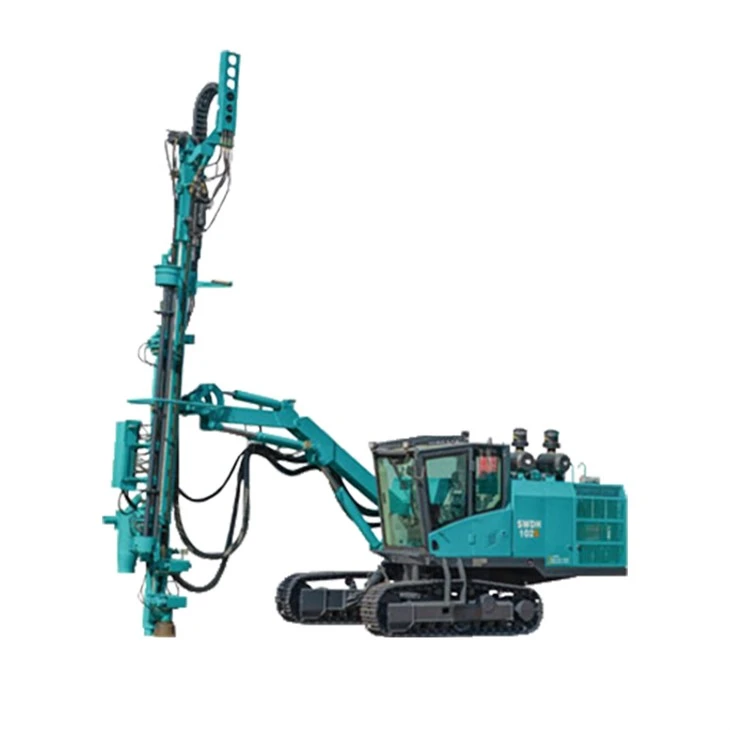

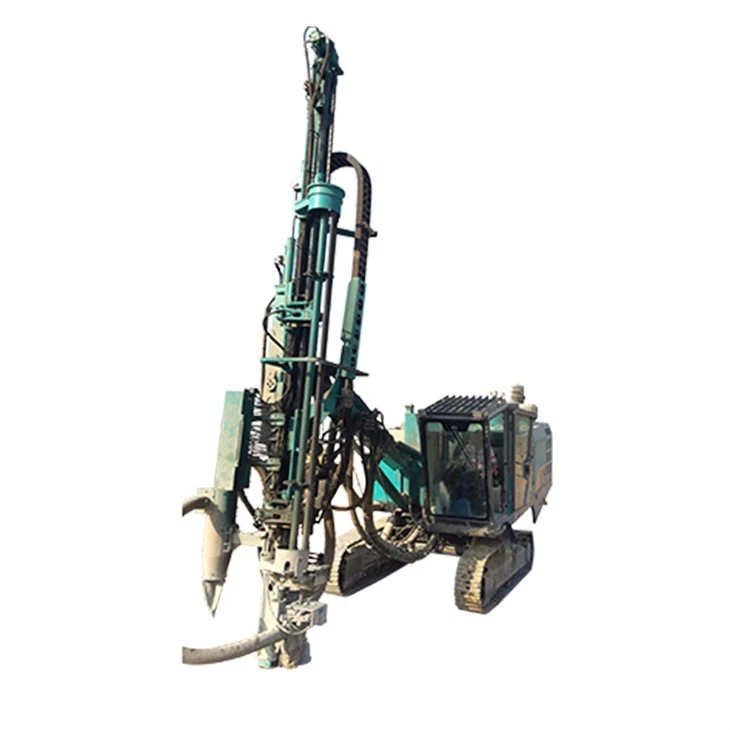

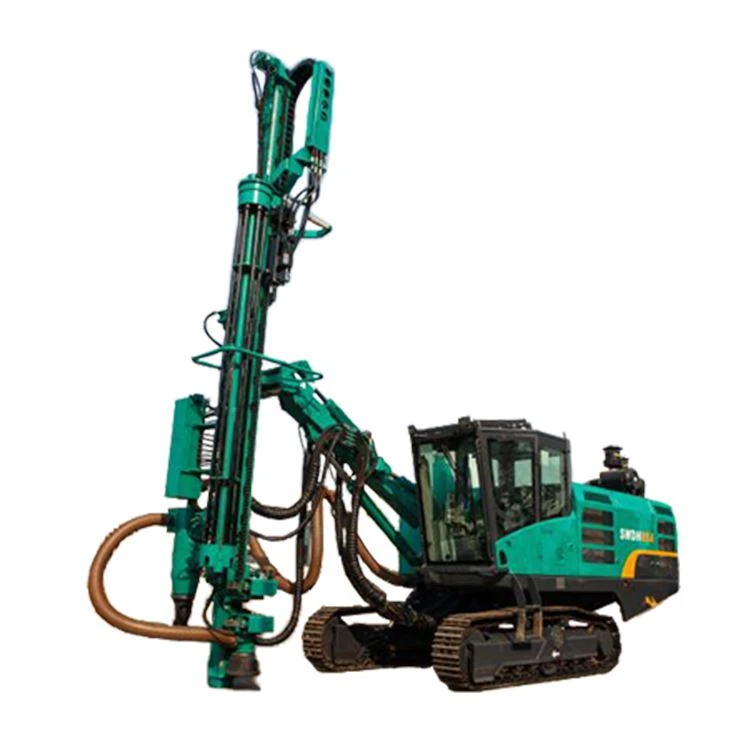

SWDH Series Full Hydraulic Top Hammer Drilling Rig Rig je súprava na vŕtanie značky Sunward, ktorú naša spoločnosť predstavuje . Je navrhnutá podľa pracovných podmienok malých a stredných lomov a malých otvorených baní {. sa používa hlavne na vŕtanie hornín s tvrdosťou F10 alebo nad {{}}}

Zaslať požiadavku

Popis

一, čo je top kladivo vŕtačka na povrchu kladiva?

Horná plošina povrchu kladiva je vŕtacia súprava, ktorá upevňuje horninu vŕtačky na hornej časti pohonného lúča, prenáša nárazovú energiu cez vŕtačku a spolupracuje s rotáciou a pohonným systémom na dokončenie operácie povrchovej vŕtania . Je vhodná pre tvrdé horniny a stredne tvrdé horniny a je široko využívaná v:

Výstavba otvorovej bane.

Výkop založenia pri výstavbe ciest a železníc

Vŕtanie v kamenných továrňach a lomoch

Projekty rozsiahleho infraštruktúry, ako sú vodné elektrárne

2, ako funguje horná vrták na povrch kladiva

Horné kladitné vŕtačky spolupracujú na dokončení vŕtacích operácií prostredníctvom troch hlavných akcií:

Vplyv:Hydraulická hornina v hornej časti generuje vysokofrekvenčnú nárazovú silu, ktorá sa prenáša do vŕtacieho bitu cez dutinu vŕtačku, aby sa rozbila skala .

Rotácia:Vŕtací nástroj je poháňaný nezávislým rotačným motorom, aby sa otáčal, aby spolupracoval s nárazom na rezanie .

Pohon:Pohonný systém aplikuje stabilný tlak smerom nadol na vŕtací bit, aby sa zabezpečilo, že nepretržité lámanie hornín .

Okrem toho je vŕtacia súprava vybavená systémom odstraňovania prachu, automatickým systémom na zmenu tyče, prevádzkovou kabínom atď. ., aby sa dosiahla vyššia účinnosť a prevádzková bezpečnosť .

3, horné hlavné komponenty vŕtačky povrchu kladiva

Kladivo

Nainštalované na prednom konci napájacieho lúča, výstupy vysokofrekvenčnej nárazovej energie .

Zvyčajne hydraulicky poháňaná, frekvencia nárazu môže dosiahnuť 2500-3000 časy/minúta .

Nosič

Používa sa na podporu a sprevádzanie pohybu vŕtacieho nástroja a je možné ho upraviť vertikálne alebo pod uhlom .

Systém vŕtačky

Použitím série T (ako je T38, T45, T51) duté šesťuholníkové alebo okrúhle oceľové vŕtacie tyče, ktoré sú pripojené k bit s skalnou vŕtačkou .

Hydraulický výkon

Poskytuje hnaciu silu pre skalné vŕtačky, pohon, rotáciu, prehľadávače atď. .

Systém odstraňovania prachu

Suché alebo mokré odstránenie prachu, znižovanie znečistenia prachu a zlepšenie bezpečnosti operácie .

Cestovné zariadenie

Väčšinou typ prehľadávača, vhodný pre robustný terén; Niektoré modely sú kolesové .

Operačný systém

Moderné vŕtacie súpravy sú vybavené CAB, LCD riadiacim rozhraním a dokonca podporujú bezdrôtové diaľkové ovládanie alebo diaľkovú operáciu .

4, horné kladivo Výhody a vlastnosti vŕtania povrchu kladiva

Rýchla rýchlosť vŕtania

Frekvencia vysokej nárazu a koncentrovaná energia, vhodná pre hard rock .

Vysoká kvalita perforácie

Priemer stabilného vrtu a malé vychýlenie, ktoré vedú k presnému dizajnu otryskania .

Vysoká palivová účinnosť

V porovnaní s vŕtacími súpravami DTH je účinnejšia v stredne tvrdej hornine a má nižšiu spotrebu energie jednotky .

Vysoký stupeň inteligencie

Moderné vŕtacie súpravy majú funkcie, ako je polohovanie GPS, zaznamenávanie vŕtania údajov a automatický systém menenia tyče .

Ľahká údržba

Modulárny dizajn, Kľúčové komponenty sa dajú ľahko nahradiť a udržiavať .

5, horné kladivo vs . dth

projekt	Vŕtanie horných kladivom	Vŕtanie
Použiteľné skalné formácie	Stredne tvrdý až tvrdý rock	Ťažké až veľmi tvrdé skalné, rozbité vrstvy
Priemer vŕtania	Malý až stredný otvor (64 - 127 mm)	Stredná až veľká clona (90 - 300 mm)
Hĺbka vŕtania	Mierny (<40 m)	Larger (>100m)
Účinnosť	Vysoká (najlepšie pre stredne tvrdú skalu)	Vyššia (lepšia účinnosť v tvrdej hornine)
Spotreba energie/ekonomická efektívnosť	Nízka, nízka spotreba energie na jednotku	Vysoká spotreba plynu, relatívne vysoké náklady

6, záver

Horná plošina povrchových vrtov na kladivo zaujme dôležitú pozíciu v globálnych banských a základných inžinierskych poliach kvôli svojmu vysokofrekvenčnému nárazu, efektívnemu vŕtaniu a presnému ovládaniu . Je obzvlášť vhodná pre stredne tvrdé horninové oblasti ., ak projekt vyžaduje rýchlu tvorbu diery, presnú polohu otvorov a prísne kontrolu nákladov, top kladivo je neochvejné riešenie {

Ak máte konkrétne potreby (typ horniny, priemer otvoru, hĺbka, účel), môžem vám pomôcť odporučiť vhodný model a poskytnúť technické podpory parametrov .

询问 chatgpt

Detail produktu

Táto špičková vrták na vŕtanie kladiva je vybavená pokročilou hydraulickou horninou, ktorá je známa svojimi rýchlymi vŕtacími schopnosťami, energetickou účinnosťou, prispôsobivým pohybom, robustnými lezeckými schopnosťami a odbornosťou pri vykonávaní vŕtacích úloh na zložitých krajinách .}}}}}}}

Primeraná je primeraná energia kompresora s vŕtacou vŕtačkou vŕtačky s otvorenými kladivami SWDH série SWDH, ktorá môže výrazne znížiť spotrebu paliva . Komplexné vlastnosti súpravy hydraulickej vŕtačky:

1. Hydraulická hornina s vysokou výkonnosťou s veľkou nárazovou energiou a funkciou protiútoku, čím sa účinne znižuje riziko nástrojov na lepenie a úspory vŕtania;

2. základnými komponentmi sú medzinárodne uznávané značky, s dobrou spoľahlivosťou, vysokou prevádzkovou účinnosťou a nízkou spotrebou energie;

3. porovnávacie referenčné hodnotenie kompresor-compressor-Compressor-Air, ekonomický/výkonný prevádzkový režim, širokú adaptabilitu hornín a nízke prevádzkové náklady;

4. Celá priechodná vrstva vŕtania má kompaktnú štruktúru, malú a flexibilnú, rýchlu rýchlosť chôdze a silnú terénnu schopnosť;

5. Hydraulická vŕtacia súprava DTH prijíma zložené vŕtacie rameno na zakrytie vŕtacej oblasti naraz, čo je vhodné pre vŕtanie riadené viacerými uhlím a rýchle a rýchle vŕtanie .

6. s použitím obojstranných koľajníc s kreslením za studena, aby sa vytvorili konštrukčné oceľové pohonné lúče s vysokou pevnosťou a dobrou vodiacou presnosťou .

7. Vŕtanie viacerých uhlov, vertikálne, naklonené a horizontálne otvory azimutu je možné vyvŕtať .

}

9. Plánovanie cesty, plánovanie sekvencie otvorov, grafické vedenie, rýchle polohovanie .

Aplikácia

Vŕtací stroj s hydraulickou súpravou sa môže použiť na vŕtanie na výbuchy skaly v lomoch, stavebnom inžinierstve, cestnom inžinierstve, otvorených baniach a konštrukcii vodnej elektrárne .

Prepravu

Každý kus vybavenia Miningwell a vŕtacia súprava prechádza prísnou kontrolou bezpečnosti zaťaženia, aby sa zaistila bezpečnosť nákladu v kontajneri .

Naše platobné metódy: kreditná karta, L/C, T/T, Western Union a podporujeme dopravu vzduchom a po mori .

Technické parametre	SWDH89	SWDH102S	Swdh115f
Pracovné parametre
Rozsah otvorov (mm)	64-115	76-127	76-127
Model vŕtačky	T38,T45,T51	T45,T51	T38,T45,T51
Dĺžka vŕtania (mm)	3660	3660	3050
Hĺbka hospodárskeho vŕtania (mm)	24	24	21
Hydraulický hornin
Dopadový výkon (KW)	14	18	20
Moment rotácie (NM)	700	1000	1300
Rýchlosť rotácie (NM)	0-180	0-150	0-175
Dieselový motor
Model	Cat C7.1	Cat C7.1	QSB4.5
Power (KW/RPM)	168/2200	168/2200	97/2200
Palivová nádrž (L)	450	450	300
Vzduchový kompresor
Tlak (tyč)	8	10	/
F . a . d (m3/min)	8	10	/
Vŕtačka
Typ	Skladačka	Skladačka	Jediná rovná ruka
Zdvíhací uhol (stupeň)	+70~-10	+70~-10	-30~+45
Skladací uhol (stupeň)	65~165	65~165	/
Uhol výkyvu (stupeň)	+20~-30	+20~-30	+30~-30
Predbežná časť
Dĺžka vopred (mm)	7300	7300	6700
Kompenzačný zdvih (mm)	1200	1200	1200
Uhol vpred (stupeň)	140	140	140
Flip uhol (stupeň)	-20~90	-20~90	-20~90
Max . predbežná rýchlosť (m/s)	0.8	0.8	0.8
Max . propulsion (kN)	25	25	25
Chôdza
Max . rýchlosť chôdze (km/h)	4.2	4.2	4.2
Max . trakcia (kN)	100	100	80
Gradaabilita (stupeň)	25 stupňov	25 stupňov	25 stupňov
Uhol výkyvu dráhy (stupeň)	-7~+12	-7~+12	-10~+10
Zložitá výška podvozku (mm)	400	400	400
Rozmery
Váha (kg)	15000	15000	12000
Dĺžkašírkavýška (fungovanie) (m)	92x2.6x8.6	92x2.6x8.6	6.68x2.42x7.98
DĺžkaŠírkavýška (transport) (m)	11.2x2.6x3.5	11.2x2.6x3.5	8x2.42x3.4
