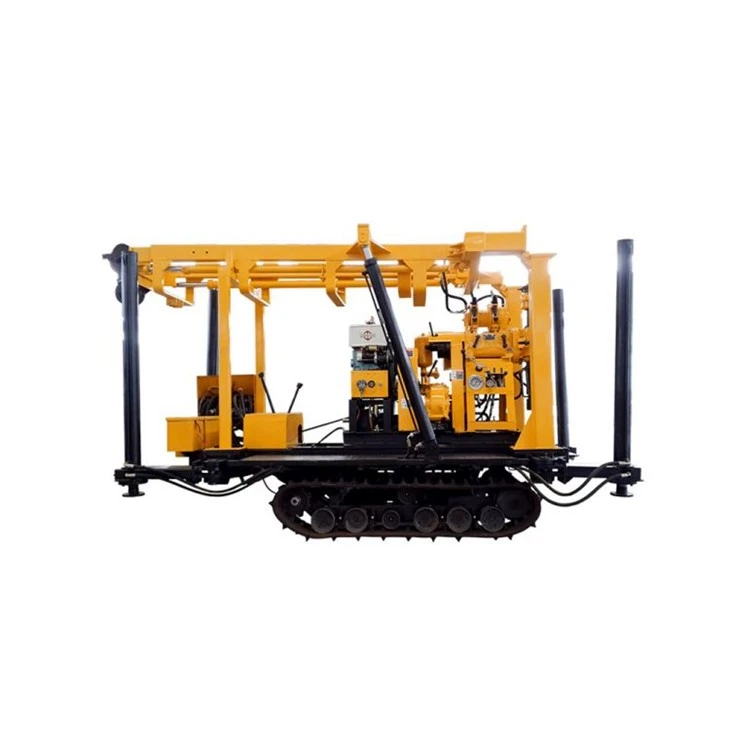

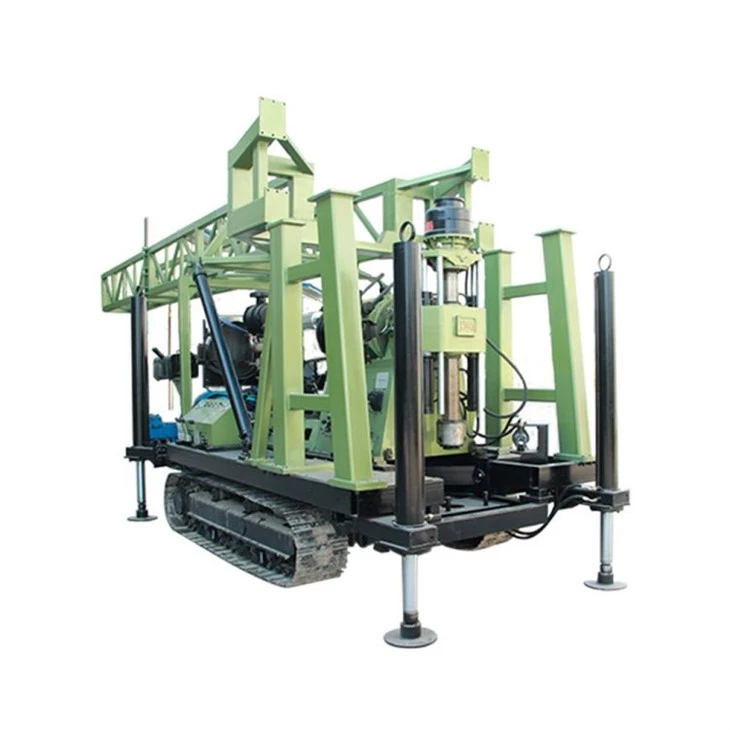

Geologická jadrová vrtná súprava s pásovým podvozkom

Geologická jadrová vrtná súprava s pásovým podvozkom

XY-44Pásová vrtná súprava je jadrové vŕtacie zariadenie hlavne na diamantové a karbidové vŕtanie, ktoré sa používa najmä v geológii, metalurgii, uhoľnom, hydrologickom, strojárskom a inom priemysle a možno ho použiť aj na inžinierskogeologický prieskum , plytká ťažba ropy a zemného plynu, vetranie banských štôlní, odvodňovanie, vŕtanie hydrologických vrtov a stavby veľkopriemerových pilót.

Zaslať požiadavku

Na stiahnutie

Popis

Špecifikácie

Technické parametre		Špecifikácia vŕtacej rúrky (mm)	Hĺbka vŕtania (m)
Domáce vrtné potrubie	Vnútorný typ zahusťovania	42	1400
		50	1000
		60	830
	Jadrovanie lana	55.5	1250
		71	1000
		89	800
DCDMA vrtná rúrka		Vŕtacie potrubie BQ	1300
		NQ vŕtacie potrubie	1000
		HQ vŕtacie potrubie	750
		Vŕtacie potrubie PQ	420
	Vonkajší typ zahusťovania	60	800
		73	500
		89	300
Uhol vŕtania		0 stupeň -360 stupeň
Motor	Model	Sila	Rýchlosť
Motor	Y225S-4	37 kW	1480 ot./min
Dieselový motor	CA4110	81 kW	2800 ot./min
Gyrator
Typ: dvojvalcový hydraulický podávací stroj rotačného typu
Priemer vertikály		φ93 mm
hriadeľ cez otvor
Vertikálna rýchlosť vretena
Otáčanie dopredu (ot./min.)		60/90/166/272/379/481/183/296/514/835/1164/1476
Rýchlosť spätného chodu (ot./min)		63/198
Max. krútiaci moment vertikálneho hriadeľa		8000N·m
Vertikálny zdvih		600 mm
Max. gravitácia vertikálnej osi		125 KN
Max. vertikálny tlak hriadeľa		90 KN
Zdvihák
Typ: Pohon planétovou prevodovkou, brzda na rukoväti
Priemer drôteného lana		φ18,5 mm
Kapacita bubnového drôteného lana		95 m (navinuté sedem vrstiev)
Max. zdvíhacia sila jedného lana		45 KN
Rýchlosť zdvíhania oceľového lana
Lineárna rýchlosť bubna (m/s)		0.7-2.68 m/s (dvanásť stupňov)
Spojka
Typ: automobilová špeciálna suchá jednokotúčová trecia spojka
(v kombinácii s prevodovkou 6T46)
Hydraulický systém
Systémový tlak
Menovitý tlak		20 MPa
Najvyšší tlak		25 MPa
Kapacita		20 ml/r
Regálová časť
Typ: lyžinový typ (s posuvnou základňou)
Rig back zdvih		460 mm
Vzdialenosť dier		260 mm
Rozmer (DŠV)		355022003100 mm
Hmotnosť súpravy (s výkonným motorom)		6300 kg

Detail produktu

Názov značky: miningwell
Minimálne objednané množstvo: 1 sada
Podrobnosti o balení: štandardné exportné balenie
Čas dodania:{0}} dní
Platobné podmienky: L / C, T / T, Western Union

XY-44Hlavné prvky jadrového vŕtania do kameňa Crawler

1. S viacerými stupňami otáčok (12 vpred a 2 vzad) a primeraným rozsahom otáčok, krútiacim momentom pri nízkych otáčkach (až 8000 N.m) je vhodný nielen na vŕtanie do zliatin a diamantov, ale aj na inžinierskogeologický prieskum , vŕtanie hydrologických studní a budovanie základových pilót.

2. Priemer priechodného otvoru vertikálneho hriadeľa (93 mm), dvojvalcové hydraulické podávanie, dlhý zdvih (až 600 mm), silná procesná prispôsobivosť, zvlášť vhodné na vŕtanie lana vrtného potrubia s veľkým priemerom (horné jadro), čo vedie k zlepšenie účinnosti vŕtania.

3. Prijatie prevodovky Tsinghua Wanliyang 6T46, široko zladenej s modelmi nákladných vozidiel Foton, JAC, Kaima, Wuzheng a ďalšími. Vyspelá technológia, stabilná kvalita, vysoká kapacita preťaženia, popredajné čerpacie stanice a príslušenstvo po celej krajine.

4. Hydraulické skľučovadlo je upínanie kotúčovou pružinou, uvoľňovanie hydraulického valca, trojdutinové automatické centrovacie hydraulické skľučovadlo.

5. Hydraulické nastavenie obsahuje zubové olejové čerpadlo na dodávanie oleja, čo zabezpečuje jednoduchú inštaláciu, užívateľskú prívetivosť, minimálnu spotrebu energie, nízku teplotu oleja a konzistentnú prevádzku. Toto zariadenie je vybavené ručne ovládaným olejovým čerpadlom; ak motor zlyhá, ručné čerpadlo zostáva použiteľné na extrakciu vŕtacích nástrojov do dutiny.

6. Tento motor môže byť vybavený buď atmosférickým motorom FAW TIANCHAI 4110 (81 kW) alebo preplňovaným variantom Guangxi Yuchai 4110 (105 kW).

7. Pásová vŕtacia súprava má nízke ťažisko, dlhú vzdialenosť posunu (460 mm), pevné upevnenie a stabilné vysokorýchlostné vŕtanie.

8. Vybavený antivibračným meračom, ktorý je vhodný na kontrolu priemeru otvoru. Menšia nakladacia a vykladacia rukoväť, flexibilná preprava.

9. Prijíma pásový podvozok a zdvih valca výložníka 1,5 m je možné automaticky načítať, čo je vhodné na presun a prepravu.

Hlavná aplikácia

Tieto jadrové vrtné súpravy, ktoré sa používajú predovšetkým v oblastiach ako geológia, metalurgia, uhlie, hydrológia a strojárstvo, sú vhodné aj na geologické inžinierstvo, prieskum plytkej ropy a plynu, vetranie banských tunelov, drenážne systémy, vŕtanie hydrologických studní a stavbu veľkých základových pilót.
