Čo je samovŕtacia kotviaca skrutka?
A Samovŕtacia kotviaca skrutkaje dutá oceľová tyč so závitom, ktorá slúži ako vrtná tyč aj ako kotviaca tyč. Počas vŕtania preteká zálievka cez duté jadro a spája kotvu priamo s okolitým útvarom.

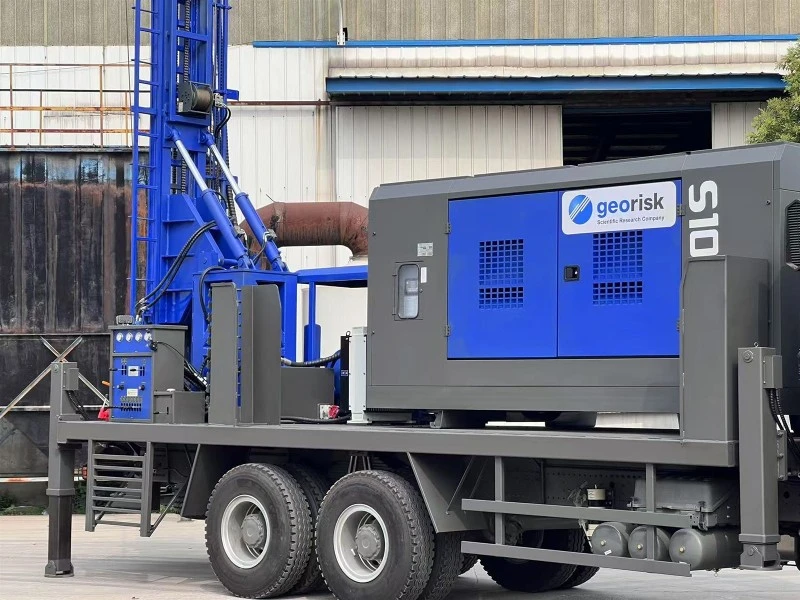

Systém je široko používaný spolu s vŕtacími zariadeniami ako naprpásové vrtné súpravyavzduchové kompresory

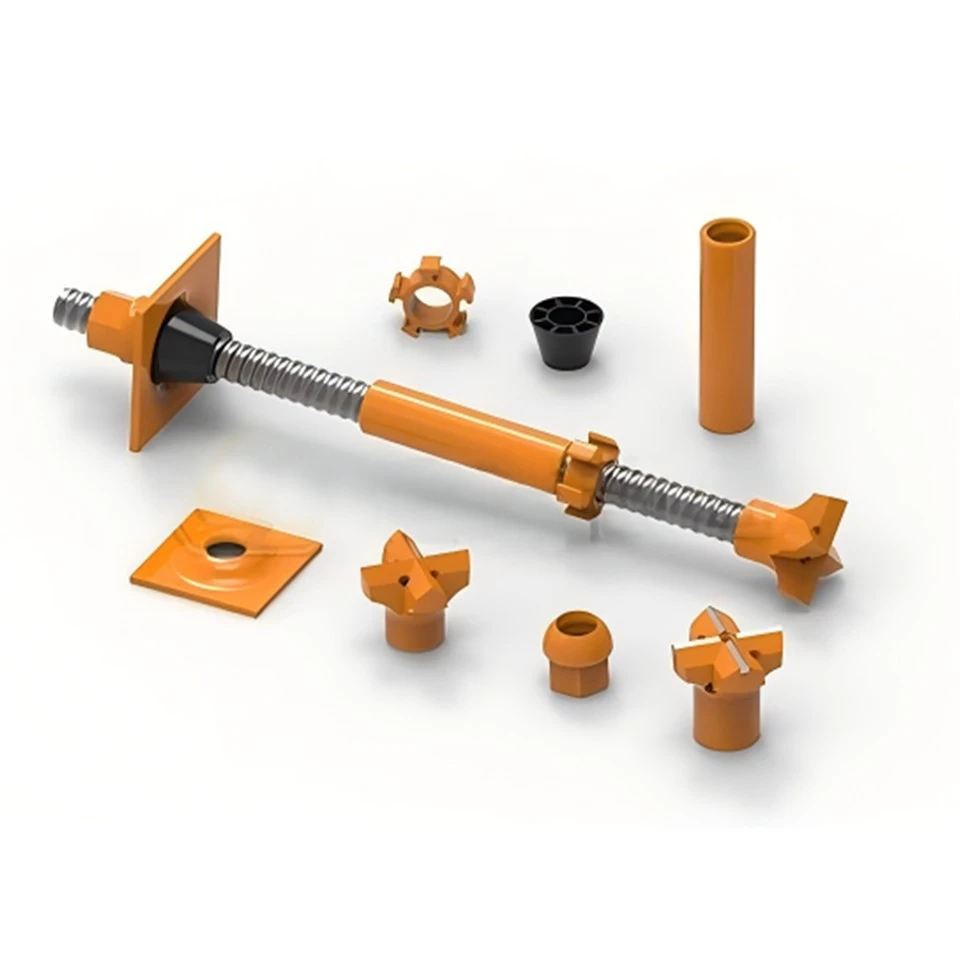

Komponenty samovŕtacieho kotevného systému
Kompletný systém SDA pozostáva z:
Dutá kotviaca tyč
Dostupné v T30 / T40 / T45 / T52 / T73 / T76.
Vrtáky
Rôzne pôdne podmienky vyžadujú rôzne bity:
Tvrdokovové bity
Hlinené kúsky
Krížové bity
Krídlové bity
Spojky a matice
Používa sa na predĺženie a napnutie tyče.
Ložiskové dosky
Poskytuje oporu na povrchu.
Príslušenstvo na vstrekovanie malty
Kľúčové vlastnosti samovŕtacej kotviacej skrutky Dminingwell
① Jedno{0}}kroková konštrukcia – nevyžaduje sa žiadne puzdro
Táto vlastnosť ho robí obzvlášť vhodným pre mäkký alebo sypký podklad, ktorý sa ľahko zrúti.
② Vysoká nosnosť
Nepretržité vonkajšie závity poskytujú vynikajúcu pevnosť v ťahu a spĺňajú požiadavky na vystuženie základov a podopretie hornín.
③ Duté jadro na škárovanie
Zabezpečuje úplné vyplnenie a silné spojenie.
④ Široká škála vrtákov
Vhodné na piesok, štrk, zvetrané skaly, rozbité skaly a zmiešané útvary.
⑤ Voliteľná ochrana proti{0}} korózii
Žiarové zinkovanie
Epoxidový náter
Dvojitá ochrana proti korózii
Technické parametre (príkladové modely)
1. Dutá kotviaca tyč
| Obrázok | Model | Pevnosť v ťahu (kN) | Medza klzu (kN) | Predĺženie (%) | Poznámky |
|---|---|---|---|---|---|
| (obrázok) | HER25N | 200 | 150 | 8 | Ľavé{0}}alebo pravé-vlákno je možné prispôsobiť |
2. Vrtáky
| Obrázok | Typ | Model | Priemer (mm) | Vhodné pôdne podmienky |
|---|---|---|---|---|
| (obrázok) | Krížový oceľový bit | HSR25/42 | 42 | Bahenný kameň, štrková zemina, krieda, vápenec, ílovitá zemina, umelá výplň, slabý betón |
| (obrázok) | Krížový karbidový bit | HSR25/42 | 42 | Mäkká-stredná skala, štrk s dlažobnými kameňmi, rozbitá skala, nevystužený betón |
| (obrázok) | Gombík Oceľový Bit | HSR25/42 | 42 | Členité útvary, mäkký pieskovec, vápenec, štrk, mäkké horninové vrstvy |
| (obrázok) | Gombík Karbidový bit | HSR25/42 | 42 | Mäkká – stredne zvetraná hornina, dlažobné vrstvy, tuf, fylit, vulkanická hornina |
3. Orechy
| Obrázok | Typ | Model | Cez ploché (mm) | Dĺžka (mm) | Poznámky |
|---|---|---|---|---|---|
| (obrázok) | Šesťhranná matica | HER25-L35 | 41 | 35 | Sila-zodpovedajúca kompatibilnej kotviacej lište |
| (obrázok) | Guľová matica | HER25-L40.5 | 41 | 40.5 | Sila-zodpovedajúca kompatibilnej kotviacej lište |
4. Kotviaca doska
| Obrázok | Typ | Model | Dĺžka strany (mm) | Hrúbka (mm) | Poznámky |
|---|---|---|---|---|---|
| (obrázok) | Štvorcový tanier | HER25-L150-T6 | 150 | 6 | Dostupné vlastné veľkosti |
5. Adaptér vrtákov
| Obrázok | Model | Kompatibilná kotviaca tyč | Kompatibilný bit | Poznámky |
|---|---|---|---|---|
| (obrázok) | SSR25/R32 | R25 | R32 | Umožňuje spojenie medzi kotviacimi tyčami R25 a väčšími vrtákmi R32 |
6. Ostatné príslušenstvo
| Obrázok | Názov príslušenstva |
|---|---|
| (obrázok) | Vodiace puzdro |
| (obrázok) | Rotačný injektážny adaptér |
| (obrázok) | Adaptér stopky pre pneumatickú vŕtačku |
| (obrázok) | Adaptér stopky pre hydraulickú skalnú vŕtačku |
| (obrázok) | Adaptér stopky pre kladivo DTH |
Aplikácie samoreznej kotviacej skrutky
-
Systém je široko používaný v:
✔ Tunelové a podzemné stavby
Na podopretie skál, vystuženie klenby a predbežné{0}}injektovanie.
【: Súprava na vŕtanie tunelov】✔ Baníctvo a jaskyne
Strešné skrutky, výstuž bočných stien.
✔ Stabilizácia svahu a prevencia zosuvu pôdy
Účinne pôsobí vo voľnej pôde a členitých svahoch.
【 :Geotechnická vrtná súprava】✔ Vystuženie základov a mikropilóty
Samovŕtacie kotviace skrutky často fungujú spolu s:
【 : Rotačná vŕtacia súprava】
【 :Hydraulické pásové zariadenie】
Porovnanie: SDA Bolt vs Traditional Anchor
| Tradičná metóda | SDA Bolt |
|---|---|
| Vyžaduje puzdro | Nevyžaduje sa žiadne puzdro |
| Vrt sa ľahko zrúti | Stabilné vŕtanie aj vo voľnej pôde |
| Pomalá výstavba | Vysoká rýchlosť inštalácie |
| Viac{0}}krokový proces | Jedno{0}}krokové vŕtanie + injektáž + kotvenie |
Ako fungujú skrutky SDA s vašimi inými produktmi
Na zlepšenie účinnosti vŕtania je systém SDA často spárovaný s:
✔ Skrutkový vzduchový kompresor
Poskytuje nepretržité vysokotlakové{0}}prúdenie vzduchu pri vŕtaní.
【 : Mobilný skrutkový vzduchový kompresor】
✔ DTH kladivo a DTH bit
Pri vŕtaní do tvrdších geologických útvarov.
【 :DTH Hammer Series】
✔ Súprava na vŕtanie studní / Pásová súprava na vŕtanie studní
Používa sa na prípravu pôdy a pred{0}}podporné vŕtanie.
【 : Súprava na vŕtanie studní】
【 : Pásová pneumatická vrtná súprava】
Prečo si vybrať samovŕtaciu kotviacu skrutku Dminingwell?
Kotviace tyče z-oceľovej ocele
Celý rad od T30 do T76
CE/ISO-certifikovaná výroba
Vlastné dĺžky, vrtáky, povlaky a príslušenstvo
Veľký sklad a rýchle dodanie
Silná technická podpora a{0}}dlhodobé skúsenosti s projektmi
与企业品牌类内链自然结合:
【 :O Dmininovigwell】
FAQ
Otázka 1: Môžu byť samovŕtacie kotviace skrutky použité v piesočnatých alebo padajúcich formáciách?
áno. SDA skrutky sú navrhnuté pre slabú, uvoľnenú a padajúcu zem, kde tradičné kotvy zlyhajú.
Q2: Môžem si vybrať vlastný typ vrtáku?
Samozrejme. Ponúkame hlinené bity, krížové bity, karbidové bity a krídlové bity v závislosti od stavu horniny.
Q3: Poskytujete úplné systémy SDA?
áno. K dispozícii sú duté tyče, spojky, matice, dosky, bity a injektážne príslušenstvo.
Otázka 4: Je k dispozícii antikorózny{1} náter?
Áno, pre dlhodobé projekty-môžete pridať žiarové zinkovanie alebo epoxidový náter.
Q5: Môžu skrutky SDA fungovať s vašimi vrtnými súpravami?
áno. SDA skrutky sú plne kompatibilné s vŕtacími strojmi Dminingwell:
