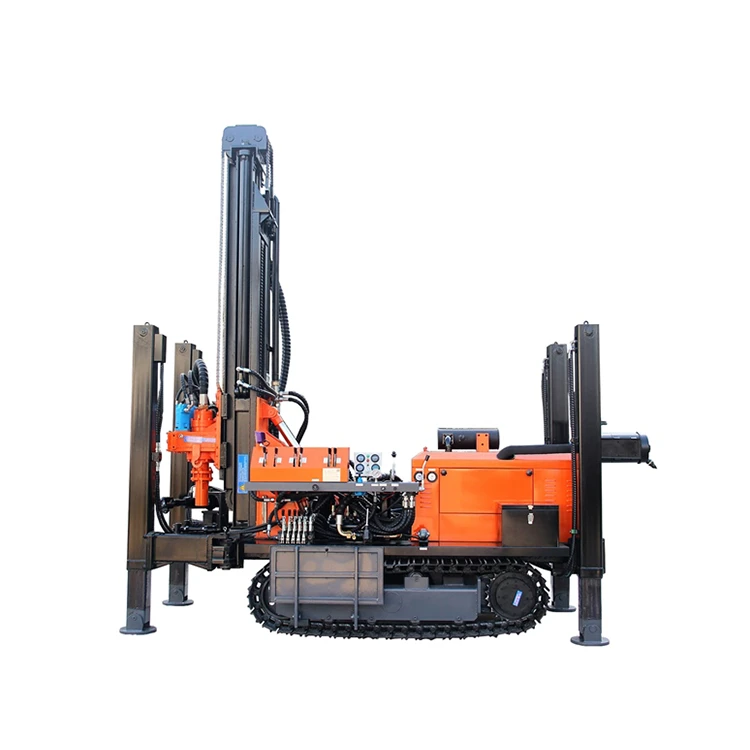

Multifunkčné pásové zariadenie na vodné vŕtanie

Multifunkčné pásové zariadenie na vodné vŕtanie

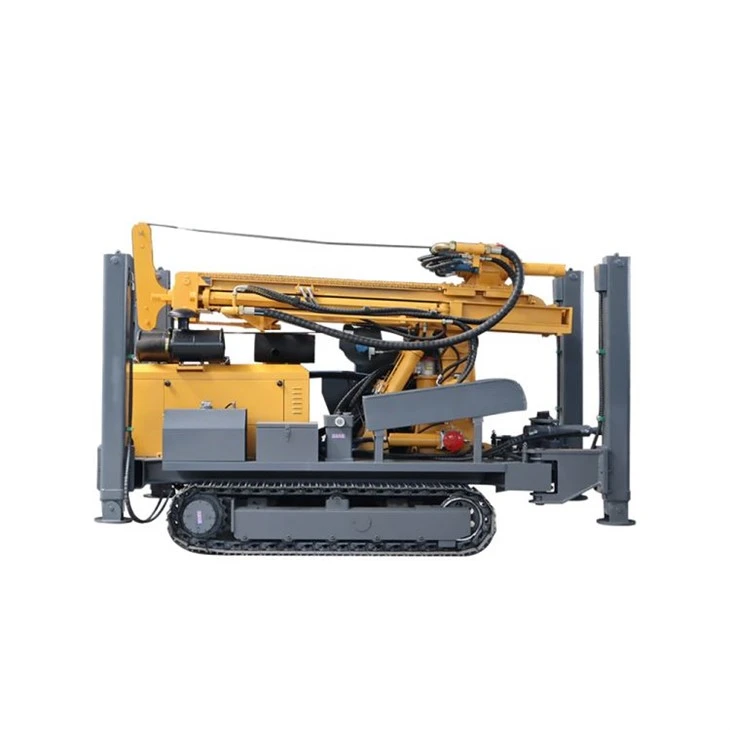

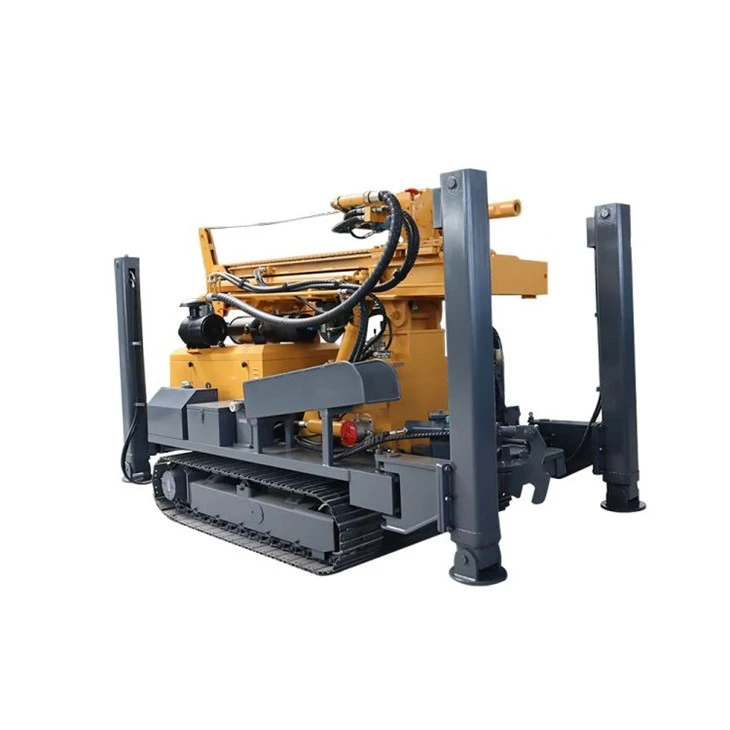

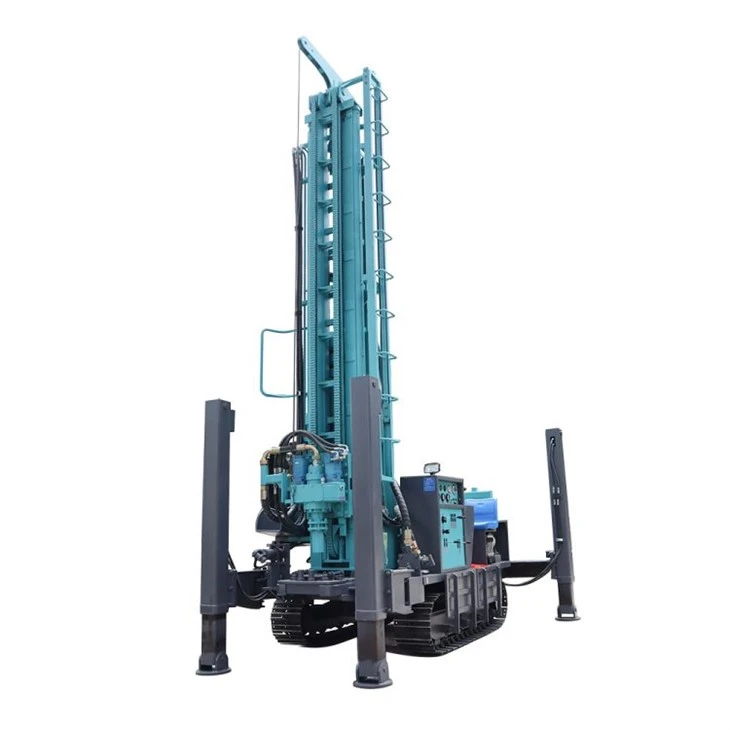

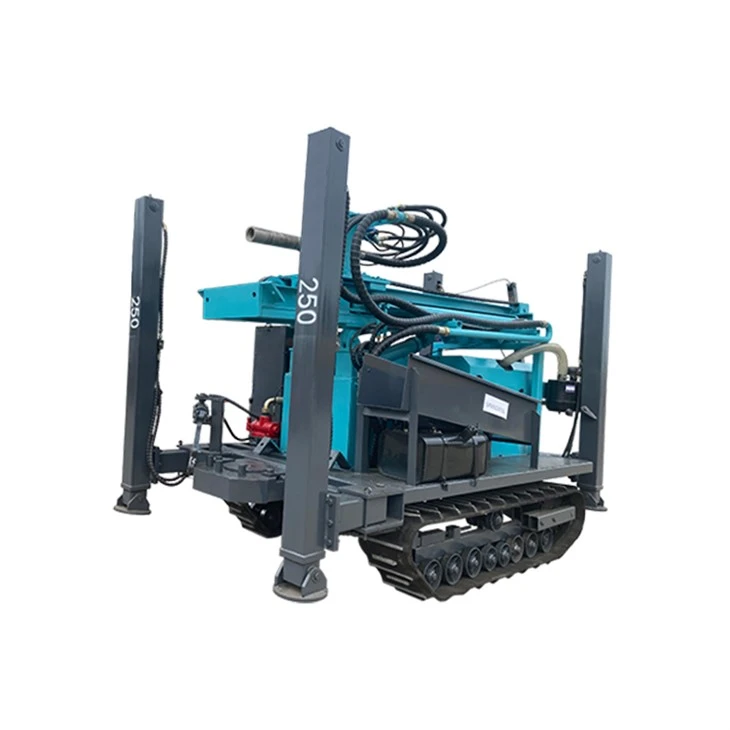

Multifunkčná pásová súprava na vŕtanie studní je nový typ, vysokoúčinná, energeticky úsporná, multifunkčná hydraulická vrtná súprava, ktorá sa špeciálne používa na vŕtanie studní, monitorovanie studní, geotermálnych klimatizačných otvorov, hydroenergetických koferdamových injektážnych otvorov, hrádzí proti -priesakové injektážne otvory a injektážne otvory na vystuženie základov, povrchová ťažba, kotvenie, projekty národnej obrany atď.; Súprava je vybavená vysokovýkonným hydraulickým motorom na otáčanie, posúvanie a zdvíhanie valca a vysokotlakovou nárazovou hlavicou, ktorá zabezpečuje vysokú účinnosť vŕtania a nízku spotrebu energie.

Zaslať požiadavku

Na stiahnutie

Popis

Špecifikácie

Technické parametre	MW-180	MW-250	MW-280	MW-300
Hĺbka vŕtania (m)	180	250	280	300
Priemer vrtáka (mm)	140-254	140-254	140-305	140-325
Vybavený motor	YC 65 kW	YC 70 kW	YC 75 kW	YC 85 kW
Priemer vŕtacej rúrky (mm)	φ76 φ89	φ76 φ89	φ76 φ89	φ76 φ89 φ102
Dĺžka vŕtacej rúrky (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0
Rýchlosť otáčania (ot./min.)	45-70	45-70	40-70	40-70
Krútiaci moment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500
Zdvíhacia sila súpravy (T)	12	14	17	18
Hmotnosť (T)	5.2	4.1	7.6	7.2
Rozmer (mm)	400016302250	400018002400	590018502360	410020002500

Model	MW-400	MW-500	MW-680	MW-800
Hĺbka vŕtania (m)	400	500	680	800
Priemer vrtáka (mm)	140-350	140-350	140-400	140-400
Vybavený motor	DEUTZ 103 kW	YC 118 kW	Cummins 154 kW	Cummins 194 kW
Priemer vŕtacej rúrky (mm)	φ89 φ102	φ102 φ108 φ114	φ102 φ108 φ114	φ102 φ108 φ114
Dĺžka vŕtacej rúrky (m)	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Rýchlosť otáčania (ot./min.)	50-135	40-130	45-140	45-140
Krútiaci moment (Nm)	7000-9500	7500-10000	8850-13150	9000-14000
Zdvíhacia sila súpravy (T)	25	26	30	36
Hmotnosť (T)	9.4	11.5	13	13.5
Rozmer (mm)	595021002600	620022002650	630023002650	630023002950

Detail produktu

Názov značky: D miningwell
Certifikácia: CE, ISO
Minimálne objednané množstvo: 1 sada
Podrobnosti o balení: 40HQ-20GP
Čas dodania:{0}} dní
Platobné podmienky: L / C, T / T, Western Union

1) Rotačné vŕtanie s horným pohonom: jednoduchá inštalácia a odstránenie vrtnej rúrky, skrátenie pomocného času a urýchlenie následného vŕtania.

2) Multifunkčné vŕtanie: Súprava sa môže použiť na rôzne vŕtacie procesy, ako sú: vŕtanie dole, vŕtanie do blata, vŕtanie s valcovým kužeľom, priebežné vŕtanie a jadrové vŕtanie, ktoré sa práve vyvíja. Táto vrtná súprava môže byť inštalovaná s bahenným čerpadlom, generátorom, zváračkou a rezačkou podľa požiadaviek užívateľa. Štandardne sa dodáva aj s rôznymi navijakmi.

3) Pásová chôdza: viacosové ovládanie riadenia, viaceré metódy riadenia, flexibilné riadenie, malý polomer otáčania, silná schopnosť prechádzať

4) Operačný systém: vnútorný dizajn platformy pre intenzívnu prevádzku zohľadňuje ergonómiu a pohodlne sa ovláda.

5) Výkonová hlava: plná hydraulická výkonová hlava s horným pohonom, výstupný koniec je vybavený plávajúcim zariadením, ktoré účinne znižuje opotrebenie závitov vŕtacej rúry.

Výhoda

Výhody pásovej súpravy na vŕtanie studní:

Motor: Prijíma slávnu značku Guangxi Yuchai 55Kw turbo verziu
Pásový pohon: dizajnový motor s prevodovkou pre predĺženie životnosti
Hydraulické olejové čerpadlo: využíva paralelnú prevodovku (patent) na oddelenie monobloku olejového čerpadla s dostatočným výkonom a rozumnou distribúciou a hydraulický systém má jedinečný dizajn, ktorý sa ľahko udržiava a znižuje náklady na údržbu.
Jednotka rotačnej hlavy: jedna odlievacia prevodovka, dvojitý výkon motora, vysoký krútiaci moment, odolná, malé náklady na údržbu
Podvozok vrtnej súpravy: profesionálny podvozok rýpadla, odolný, silná nosnosť, široká doska valčekovej reťaze na betónovom povrchu vozovky je malé poškodenie
Zdvíhacia sila: Patentovaná konštrukcia kompozitného ramena, malá veľkosť, dlhý zdvih, dvojité zdvíhanie valca, vysoká nosnosť. Zdvíhacie rameno je inštalované s obmedzovačom na ochranu valca a zaistenie bezpečnosti práce. Každé hydraulické olejové potrubie má ochranný plášť, ktorý účinne predlžuje životnosť potrubia.

Aplikácia

D Miningwell úzko spolupracuje so strategickými partnermi na poskytovaní flexibilných projektových riešení založených na potrebách klientov. Naši strategickí partneri majú tímy inžinierov a konzultantov s desaťročiami skúseností v ropnom a plynárenskom priemysle, mostnej infraštruktúre, tunelovaní, baníctve a iných stavebných odvetviach.
