Geologické prieskumné vrtné súpravy HZ-

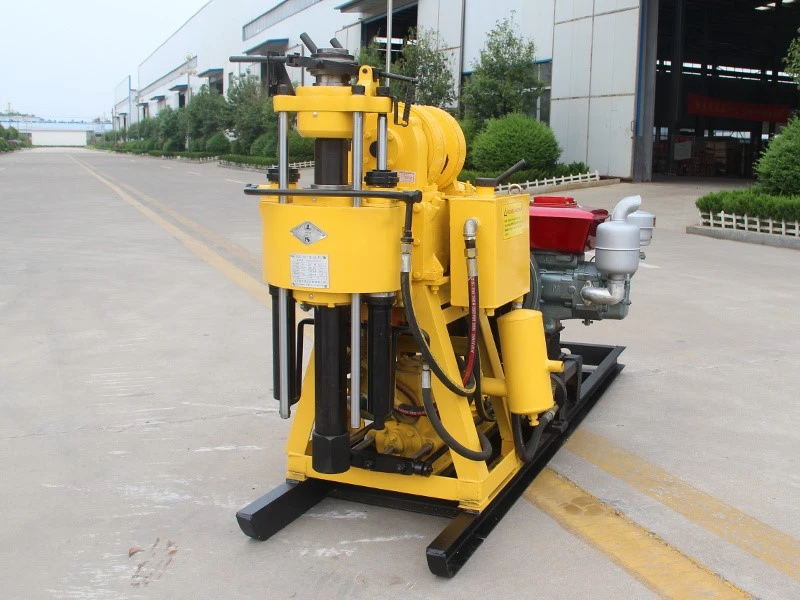

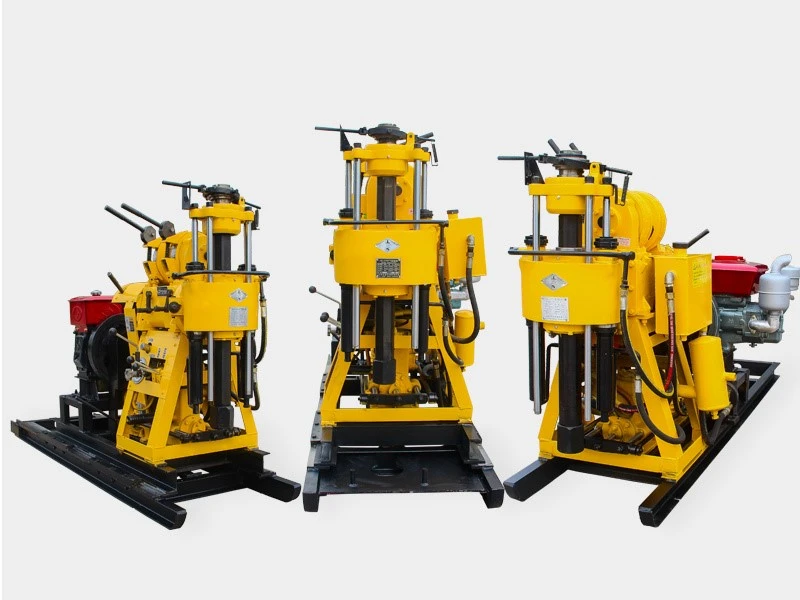

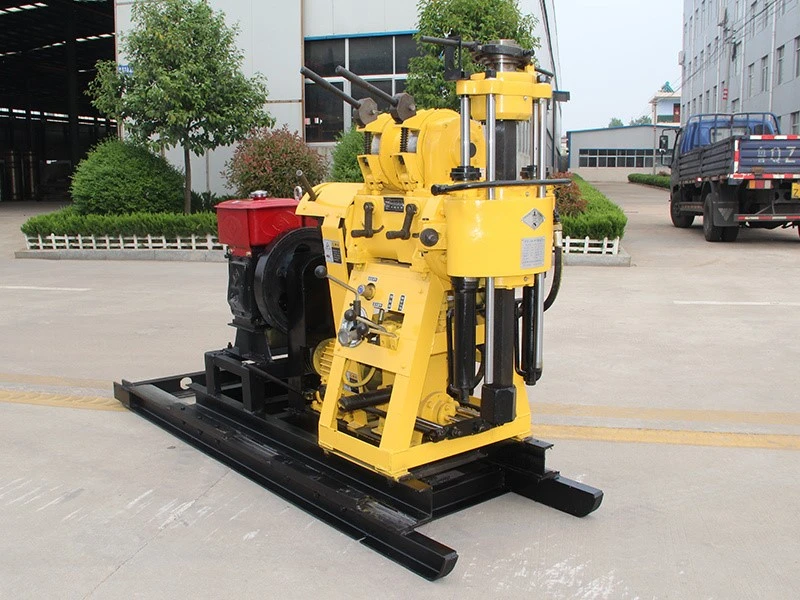

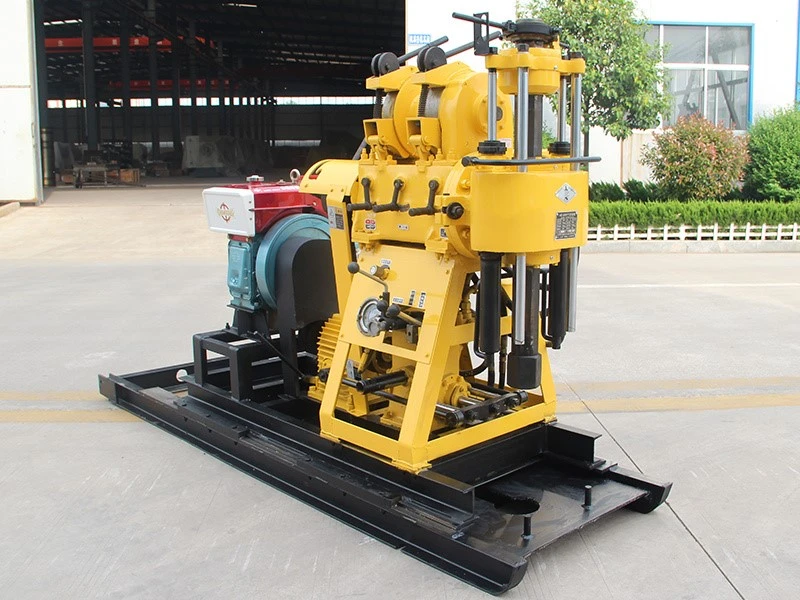

Jadrové vŕtačky HZ-130YY / HZ-180YY / HZ-200YY
TheVrtná súprava na geologický prieskum série HZ{0}}je osvedčeným a nákladovo{0}}efektívnym riešením pregeotechnický prieskum, odber vzoriek jadra, vŕtanie studní a geologický prieskum.
VrátaneHZ-130YY, HZ-180YY a HZ-200YY, táto séria je známa svojou spoľahlivosťou, prenosnosťou a silnou schopnosťou vŕtania v zložitých formáciách.
Ako aprenosná prieskumná vrtná súprava, séria HZ-podporuje vertikálne aj šikmé vŕtanie, vďaka čomu je ideálna pre projekty na veľké-vzdialenosti, vzdialené lokality a malé až stredné inžinierske tímy.
⭐ Kľúčové vlastnosti
✔ Silný výkon geologického prieskumu
Thegeologický prieskum vrtná súpravaKonštrukcia používa zosilnené vreteno a dizajn so štyrmi{0}}ložiskami na zaistenie stability v štrkových, pieskových a skalných útvaroch.
✔ Vysoký krútiaci moment a výkonné jadrové vŕtanie
Ako ajadrová vŕtačka, séria HZ{0}}zaisťuje vysoký krútiaci moment a efektívnu penetráciu pomocou vrtných tyčí 53 × 59 mm, ktoré sú vhodné pre hlinu aj podložie.
✔ Flexibilné uhly vŕtania
Podporuje75 stupňov - 90 stupňovvŕtanie, ideálne na prieskum pôdy, geotechnické vrty, malé vodné studne a prieskum minerálov.
✔ Možnosti efektívneho napájania
Elektromotor:15 kW
Dieselový motor:22 HP
Tieto napájacie systémy zaisťujú spoľahlivý výkon vo všetkých vrtných súpravách radu HZ{0}}.
✔ Prenosný a ľahko ovládateľný
Kompaktný rám robíVrtná súprava série HZjednoduchá preprava medzi miestami, ideálne pre prieskumné spoločnosti a inžinierov.
Technický parameter
| Model | HZ-130YY | HZ-180YY | HZ-200YY |
| Hĺbka vŕtania | 10-130m | 180m | 30--200m |
| Maximálny priemer otvoreného otvoru. | 220 mm | 220 mm | 300 mm |
| Koncový otvor pr. | 75 mm | 75 46 mm | 75 mm |
| Kaliber vŕtacej tyče | 42/50 mm | 50 42 mm | 50 mm |
| Uhol vŕtania | 90 stupňov -75 stupňov | 90 stupňov -75 stupňov | 90 stupňov -75 stupňov |
| Zdvih pohybu vrtnej súpravy | 400 mm | 400 mm | 400 mm |
| Hmotnosť vŕtačky (bez výkonu) | 560 kg | 610 kg | 1080 kg |
| Rozmery stroja Unity | 2.5×1×1.3m | 2.1×0.9×1.3m | 2.5×1×1.3m |
| Vreteno | |||
| Rýchlosť vretena | 142, 285, 570 otáčok/min | 130, 300, 480, 730, 830, 1045 ot/min | 64 128 287 557 ot./min |
| Zdvih vretena | 450 mm | 450 mm | 450 mm |
| Navijak | |||
| Maximálna nosnosť | 1600 kg | 2000 kg | 2400 kg |
| Rýchlosť zdvíhania jednej línie | 0.41, 0.82, 1.64m/s | 0.32, 0.67, 1.06m/s | 0.41, 0.82, 1.64m/s |
| Drôtené lano pr. | Ø9,3 mm | Ø 12,5 mm | 12,5 mm |
| Kapacita role navijaka | 27m | 35m | 35m |
| Čerpadlo bahna | |||
| Typ | Horizontálny jednovalcový dvoj{0}}akcia | Horizontálny jednovalcový dvoj{0}}akcia | Horizontálna{0}}akcia s jednou urnou |
| Prietok | Dieselový motor 95L/min Elektromotor 77L/min | 95 77l/min | 160 l/min |
| Maximálny tlak | 1,2 MPa | 1,2 MPa | 1,5 MPa |
| Pracovný tlak | 0,7 MPa | 0,7 MPa | 0,7 MPa |
| Sacia hadica pr. | 51 mm | 51 mm | 51 mm |
| Výstupná hadica pr. | 32 mm | 32 mm | 38 mm |
| Pohonná jednotka | |||
| Dieselový motor | Model S1110, 20 hp | Model S1110, 20 hp | Model S1115, 22 HP, 2000 ot./min |
| Elektromotor | Y160M-4, 11kW | Y160M-4, 11kw, 1440 ot./min | Y160M-4, 15kw, 1440 ot./min |
⚙️ Technické špecifikácie
Systém napájania
Thehydraulická jadrová vrtná súpravakonfigurácia zaisťuje konzistentný krútiaci moment a hladké vŕtanie.
Elektromotor:15 kW
Dieselový motor:22 HP
Systém vŕtania
Uhol vŕtania:75 stupňov - 90 stupňov
Vhodné pre: zeminu, hlinu, štrk, pieskovec, skalné podložie
Šesťhranné tyče pre stabilný prenos krútiaceho momentu
Navijakový systém
Zdvíhacia sila:1600 – 2400 kg
Vysokovýkonné- planétové prevody
Veľký bubon pre hlbšie studne
Bahenné čerpadlo (voliteľné)
BW-160 / BW-250 k dispozícii
Ideálne pre obochgeotechnická vrtná súpravaprevádzky a vŕtanie studní
🏗 Aplikácie
Séria HZ-je vhodná pre:
Geologický prieskum
Vzorkovanie jadra a prieskum minerálov
Aplikácia vrtných súprav na prieskum pôdy
Geotechnické inžinierstvo
Projekty jadrovej vrtnej súpravy na vodné studne
Geologický prieskum potreby vrtných zariadení
Prieskum základov a stavby
Operácie diamantového jadrového vŕtacieho stroja na odber vzoriek hornín
Či už sa používa ako aprenosná prieskumná vrtná súpravaalebo avrtná súprava na jadrovú studňu, séria HZ-poskytuje vynikajúci výkon v rôznych aplikáciách.
💡 Prečo si vybrať sériu HZ-?
⭐ Vysoká cena-výkon
Cenovo dostupné a spoľahlivé vŕtacie zariadenie vhodné pre-rozsiahle nasadenie.
⭐ Jednoduché náhradné diely
Všetky častiVrtná súprava série HZsú štandardizované a ľahko vymeniteľné na celom svete.
⭐ Silná všestrannosť
Pracuje s kalovými čerpadlami, vrtnými tyčami, PDC bitmi, diamantovými bitmi a rôznymi prieskumnými nástrojmi.
⭐ Stabilná a dlhá životnosť
Zosilnená konštrukcia s-dlhodobou odolnosťou pri nepretržitej prevádzke.
⭐ Prispôsobenie OEM
K dispozícii je logo, farba, možnosti napájania a balíky príslušenstva.
❓ FAQ
Q1. Ako hlboko môže vŕtať séria HZ-?
A: 130–200 m v závislosti od modelu.
Q2. Je vhodný pre hard rock?
Odpoveď: Áno, najmä ak je vybavený PDC adiamantová jadrová vŕtačkabitov.
Q3. Podporuje vŕtanie pod uhlom?
A: Áno, od75 stupňov - 90 stupňov, ideálne pre geotechnické vŕtanie a prieskum pôdy.
Q4. Aký je energetický systém?
A: 15 kW elektromotor alebo 22 HP dieselový motor.
Q5. Môžem si kúpiť kompletné vŕtacie nástroje spolu?
Odpoveď: Áno - tyče, bity, čerpadlá na bahno a nástroje sú k dispozícii ako celé balenia.
